Фотогалерея

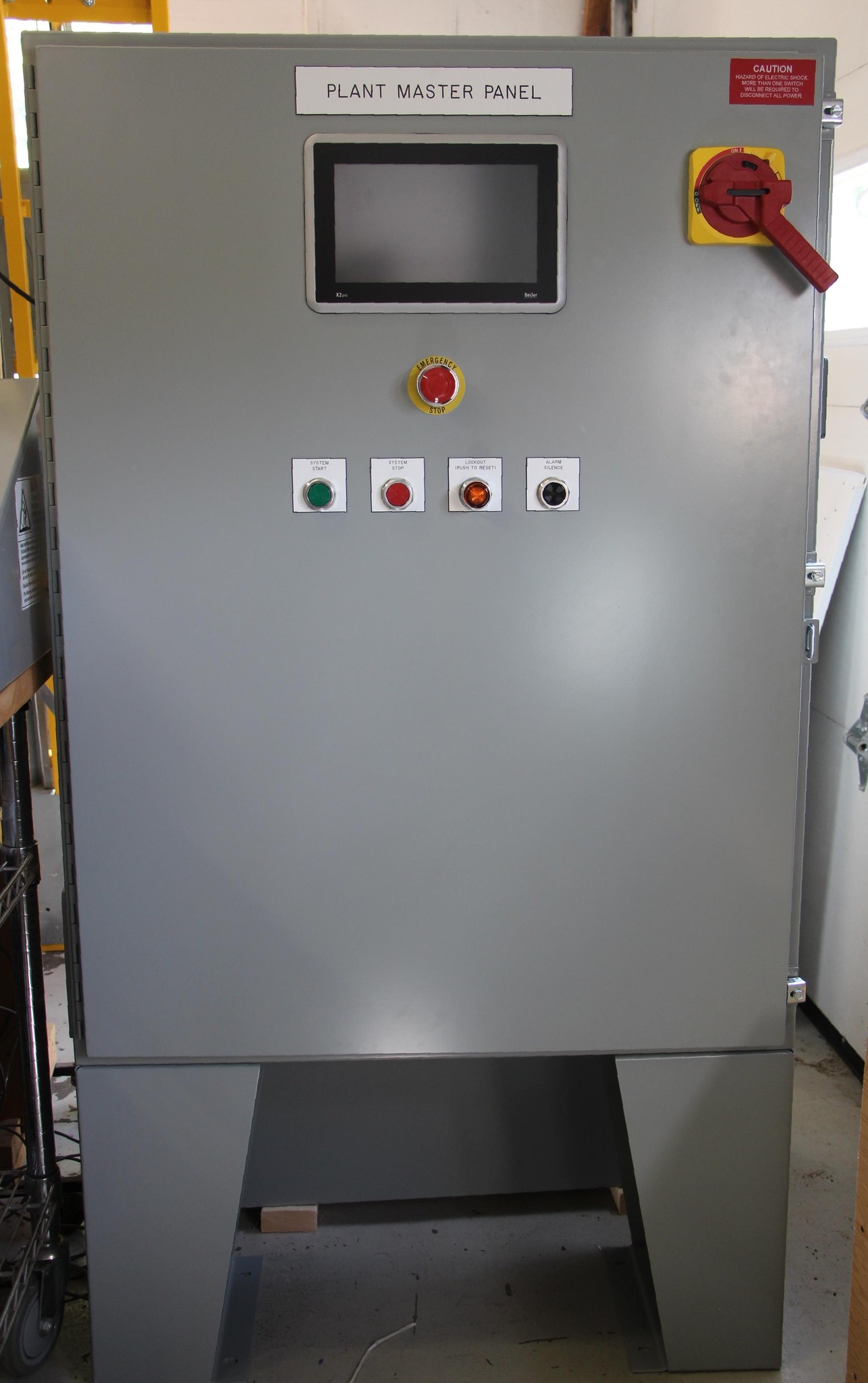

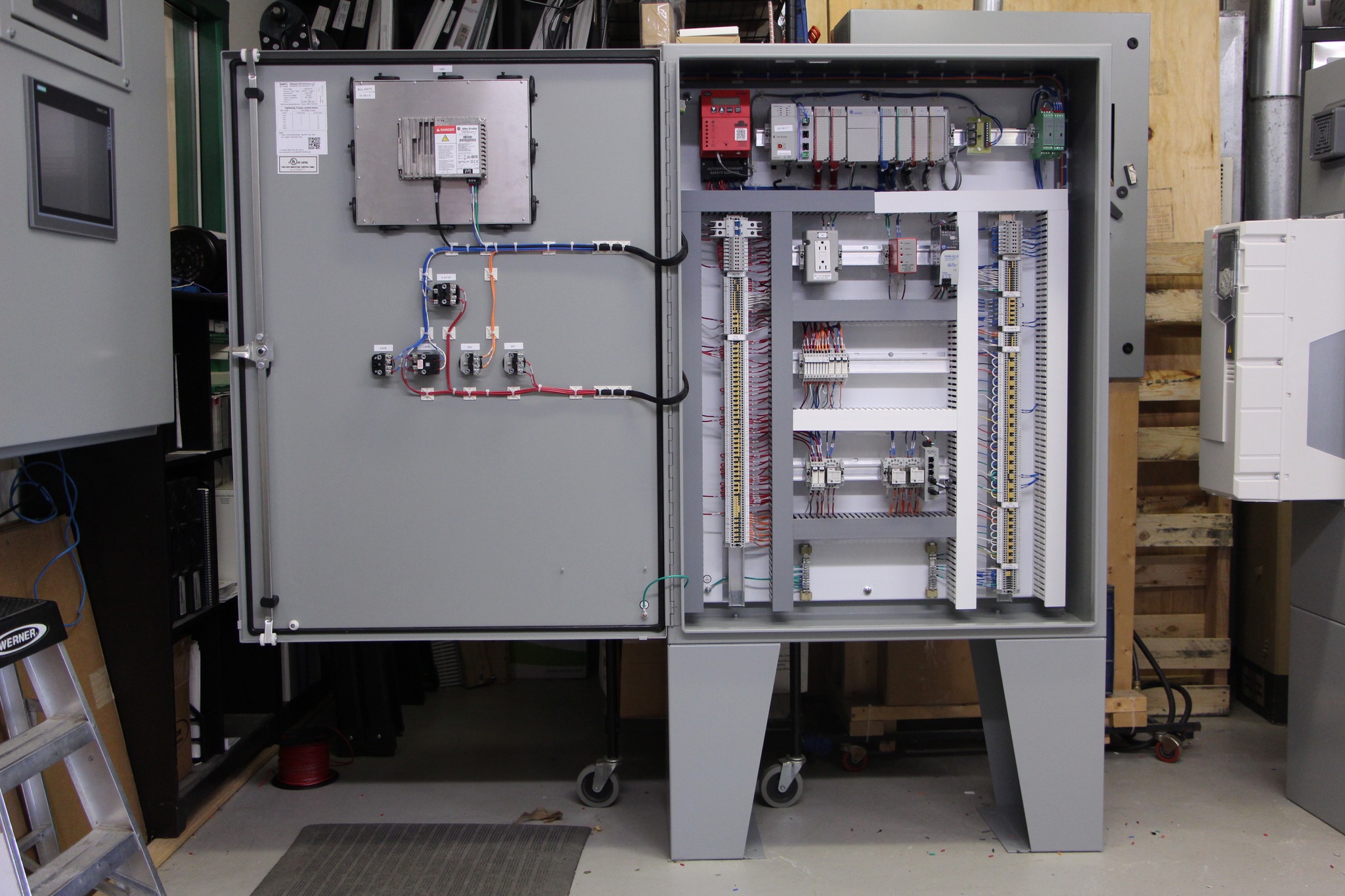

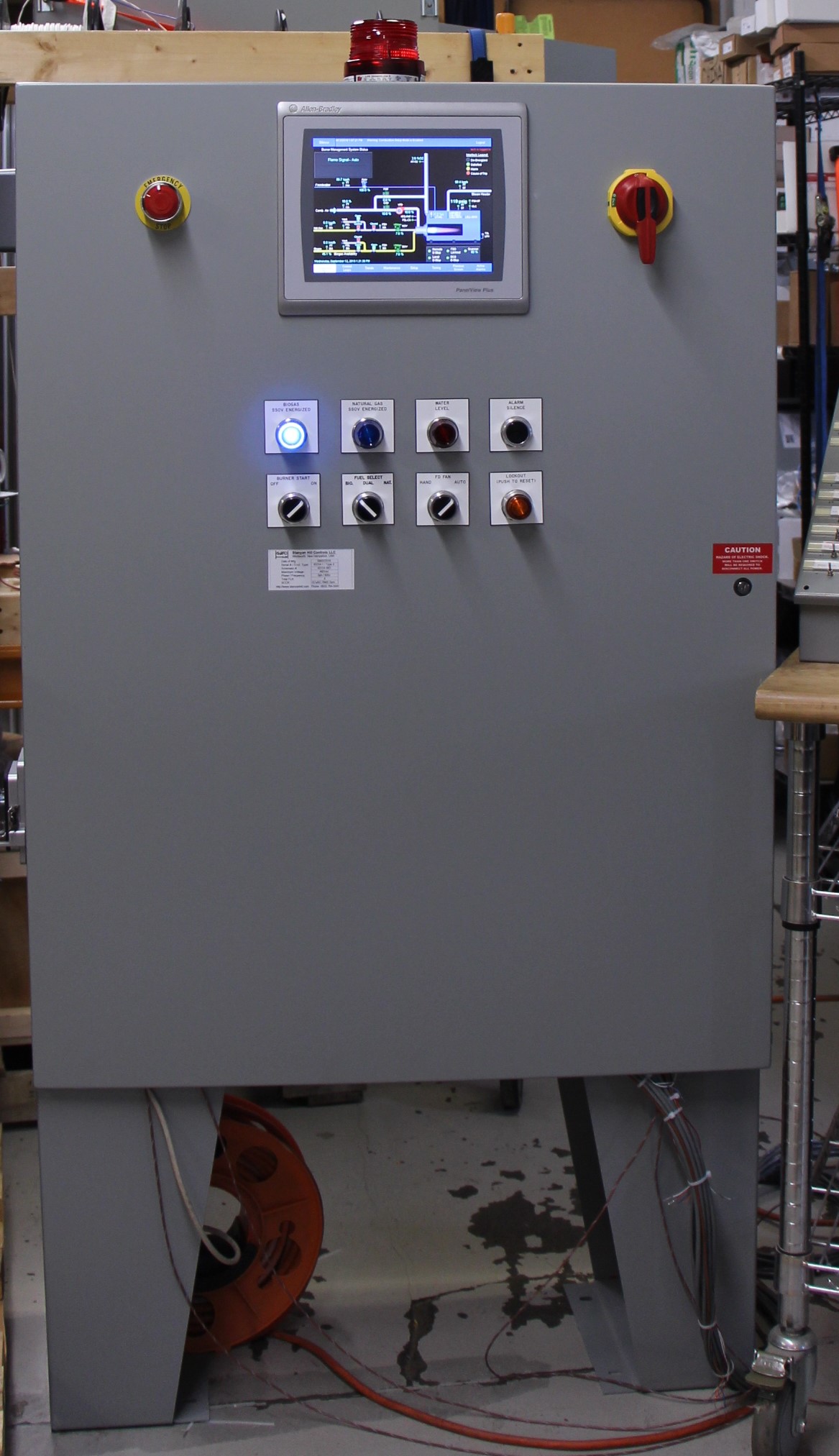

Мастер управления заводом и SCADA: Медицинский центр В.А.

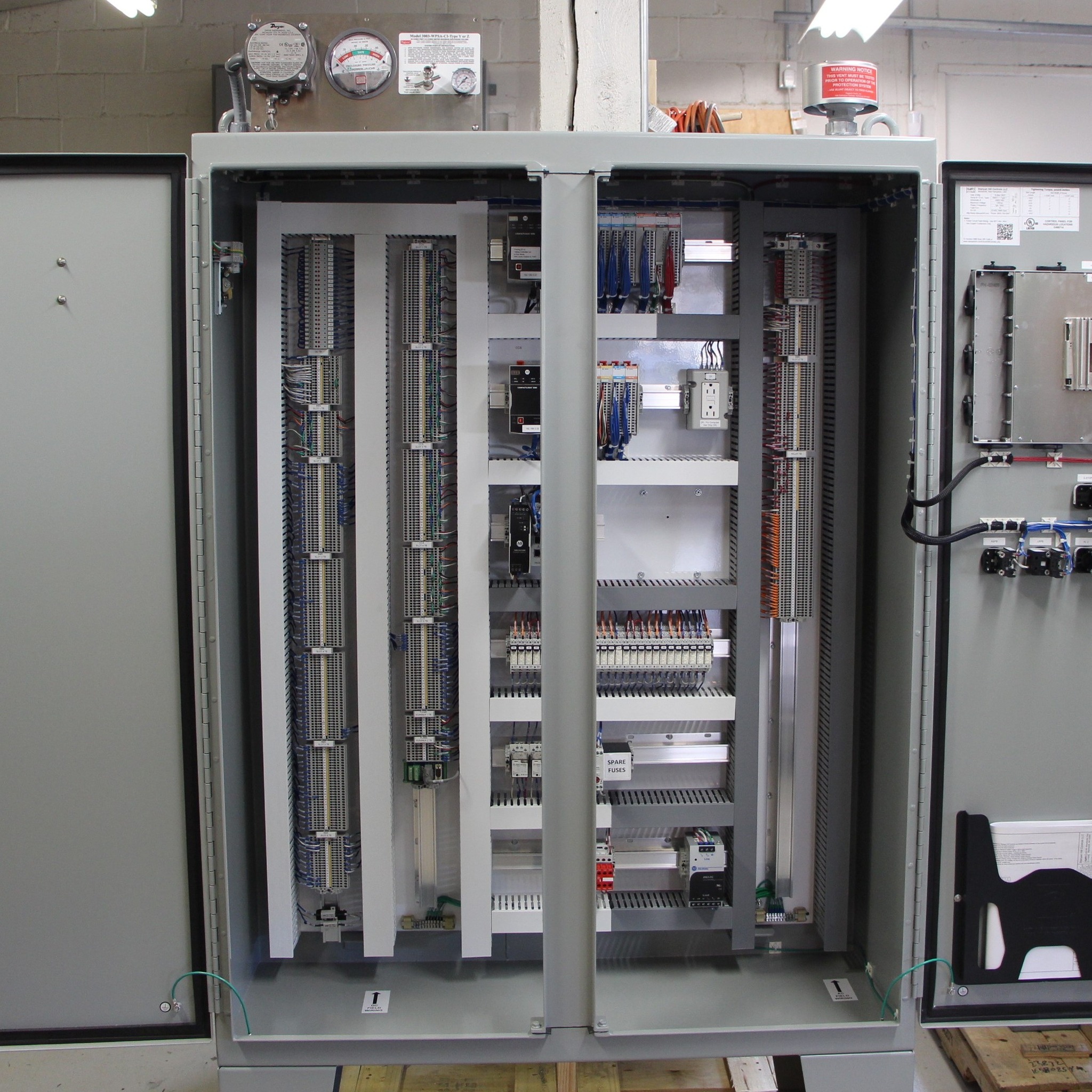

Вот главная панель управления заводом и система SCADA, которую мы построили для медицинского учреждения ветеранов. Чак завершил запуск пару недель назад. Система предназначена для контроля трех котлов, уровня деаэратора, уровня уравнительного бака, насосов питательной воды котла и насосов перекачки конденсата.

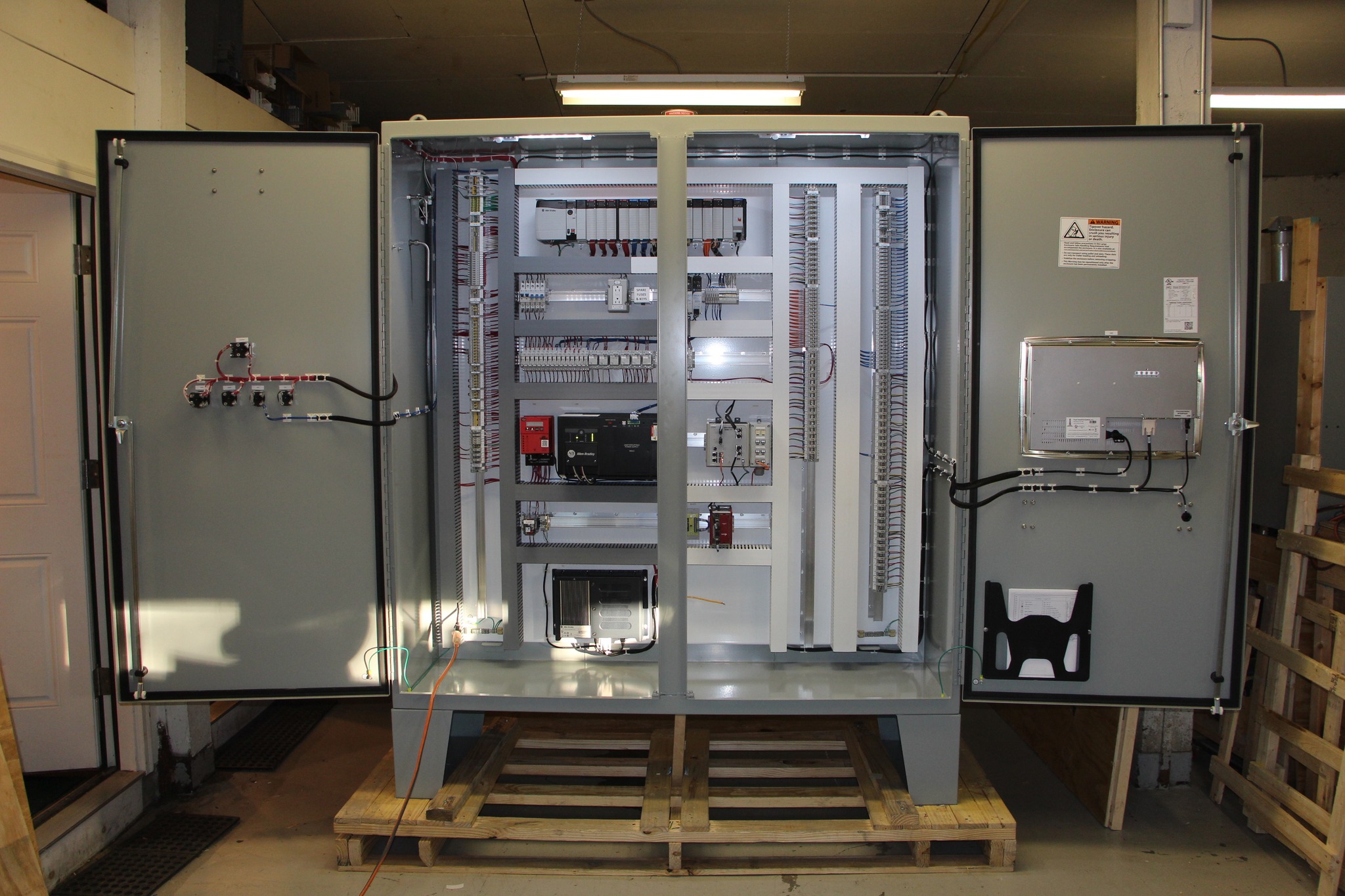

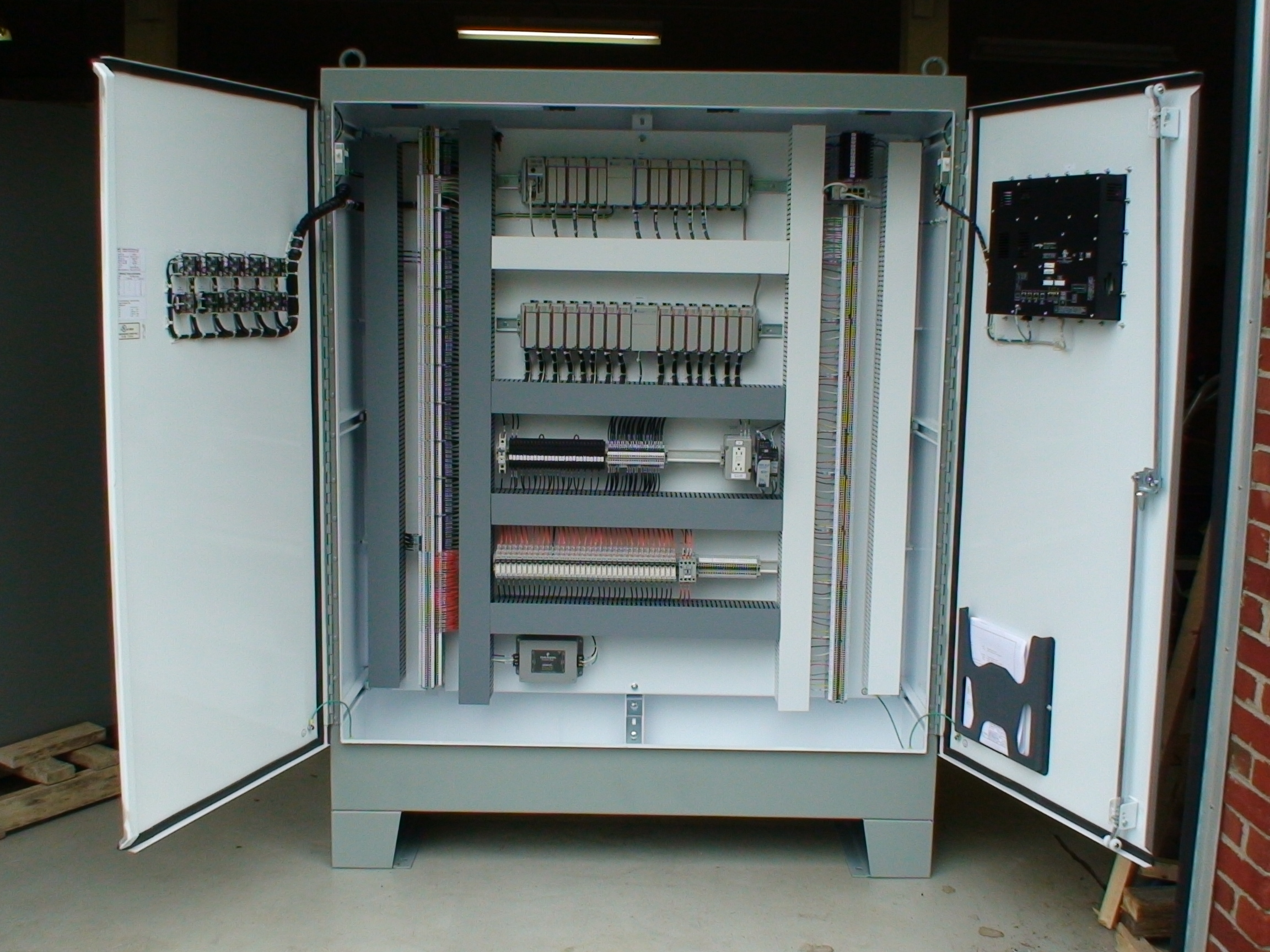

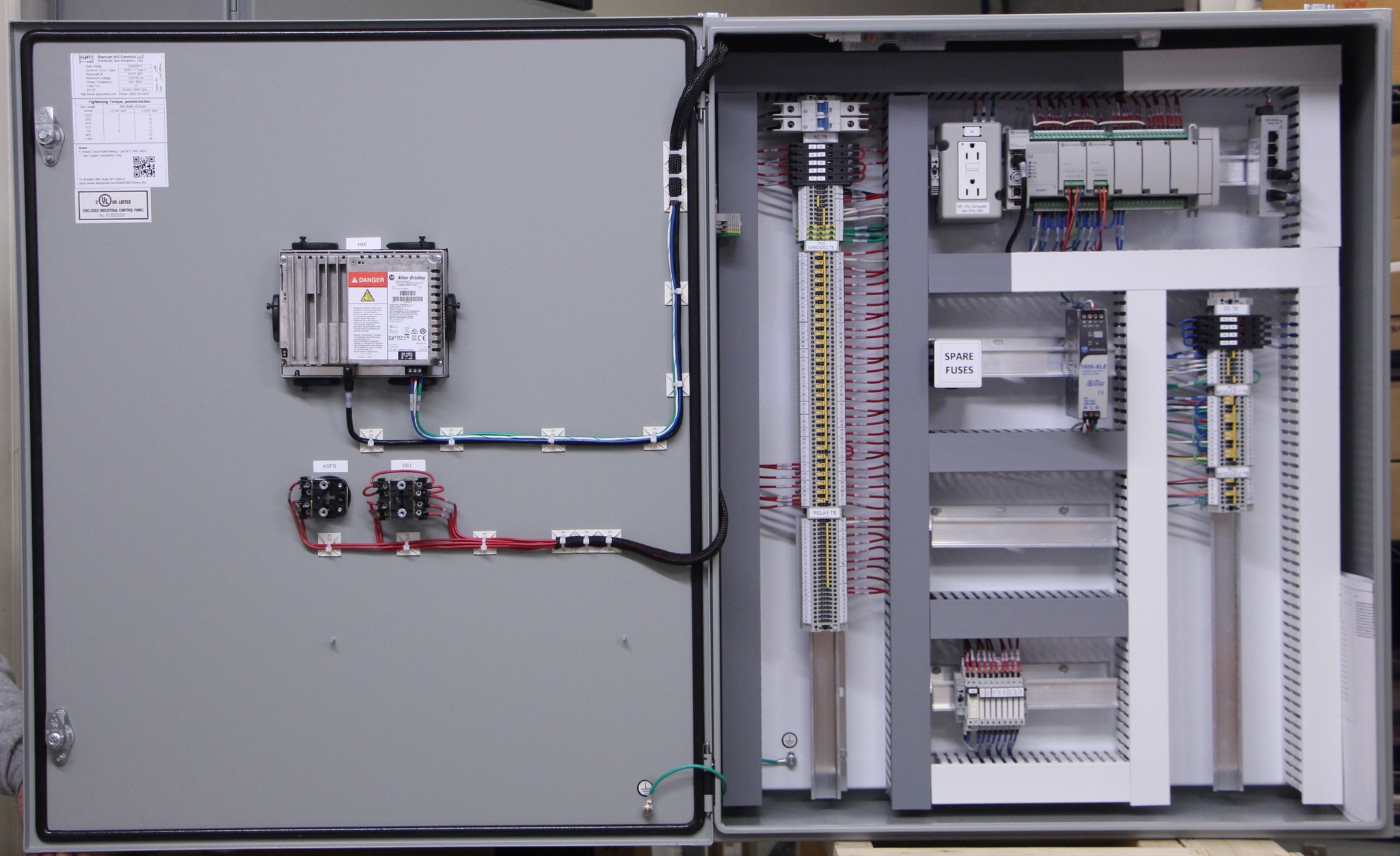

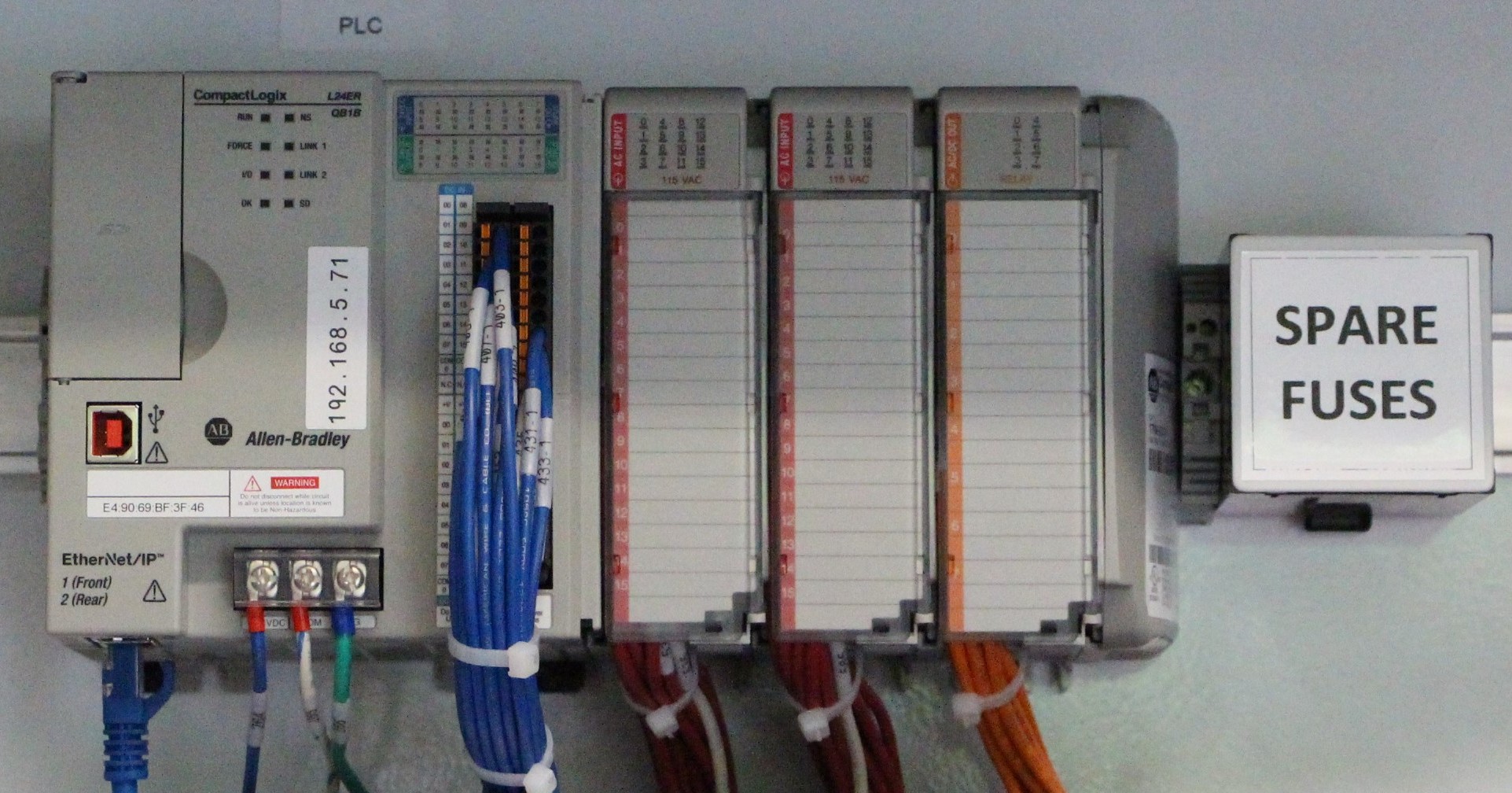

Управление котлами Панельная дискуссия: Молочная промышленность
Есть молоко? Вот панель, которую мы построили для молочной промышленности. Для управления горелкой в системе используется предохранитель пламени Fireye. Система управления горением представляет собой систему CompactLogix, способную работать на двух видах топлива: природном газе и биогазе.

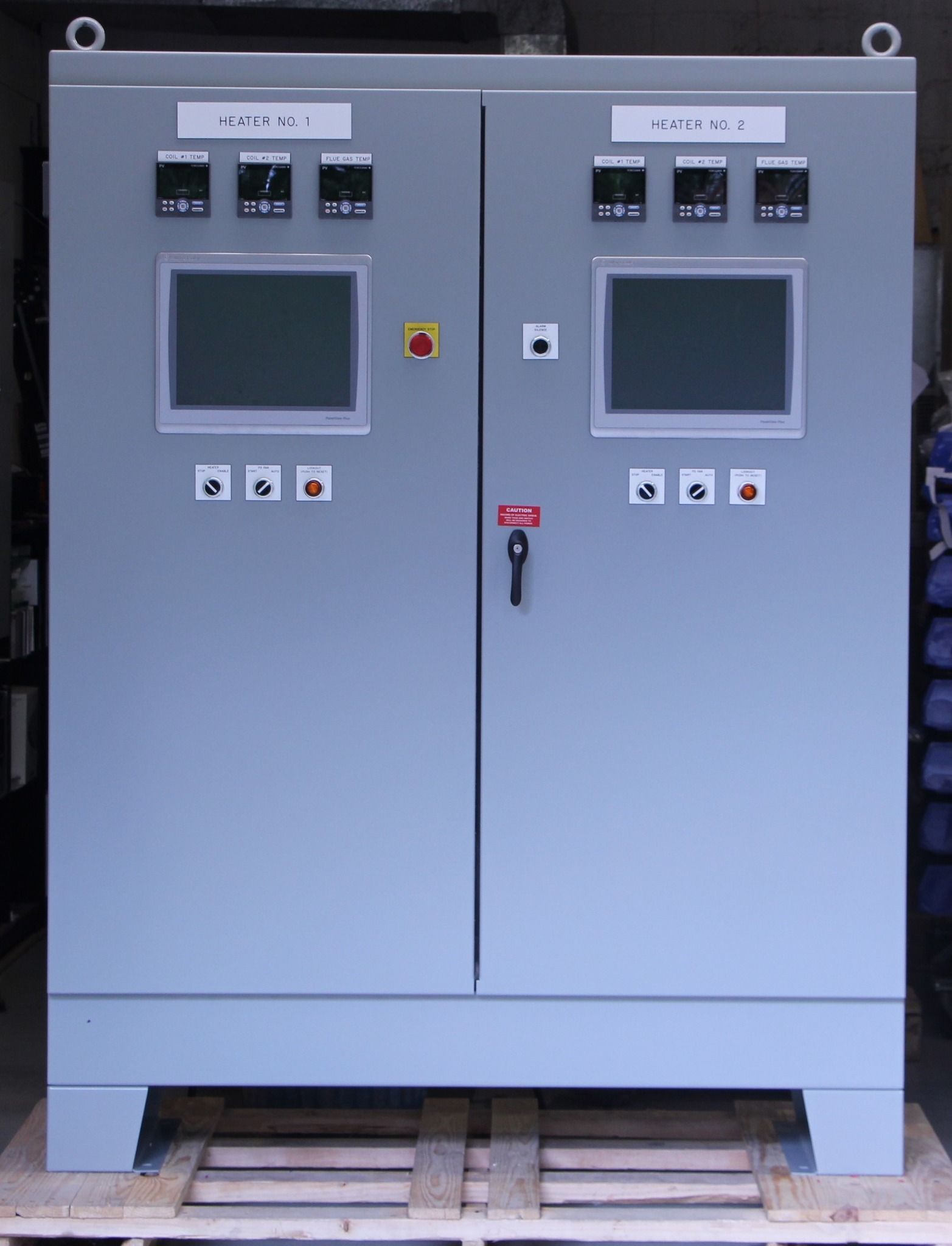

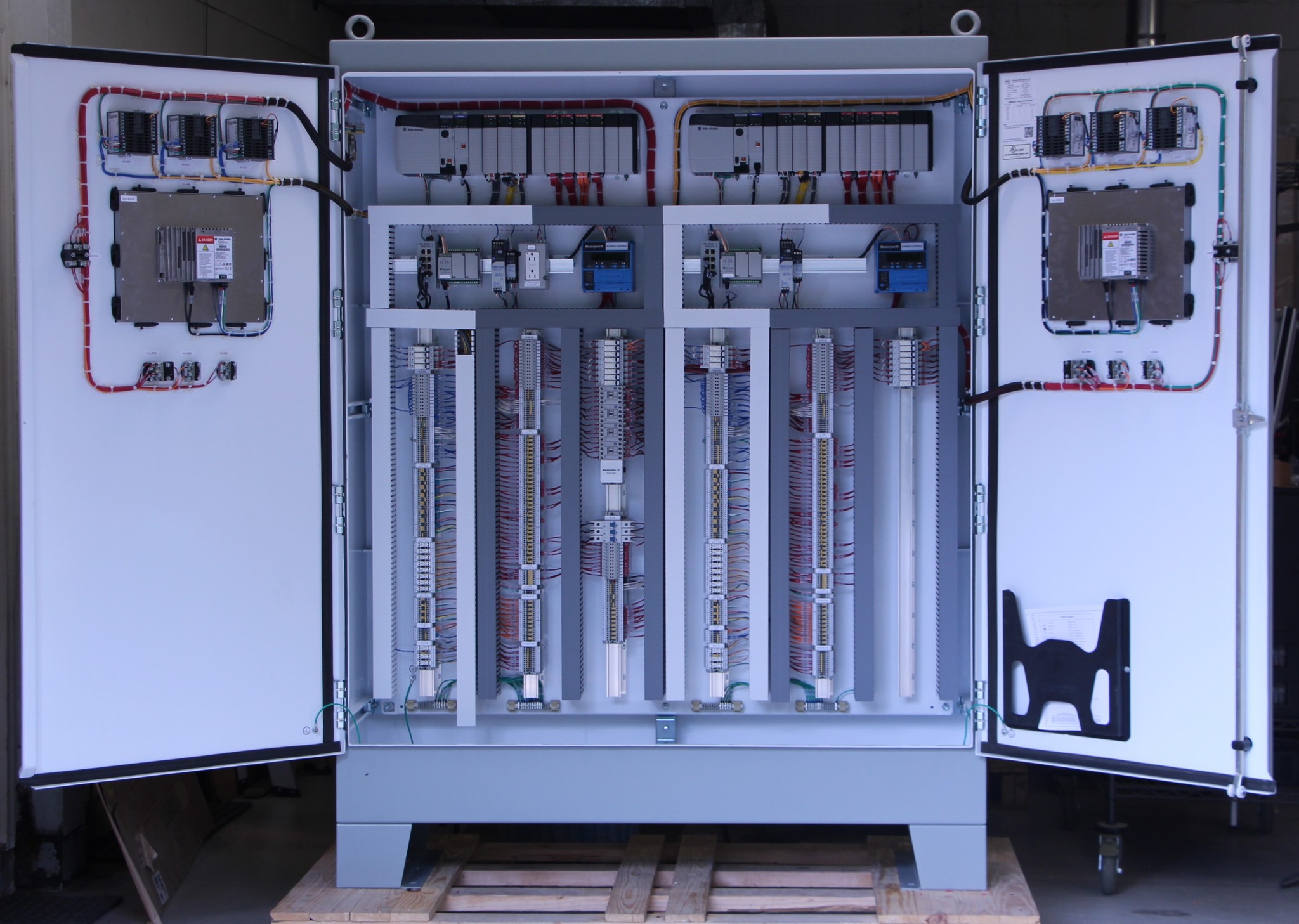

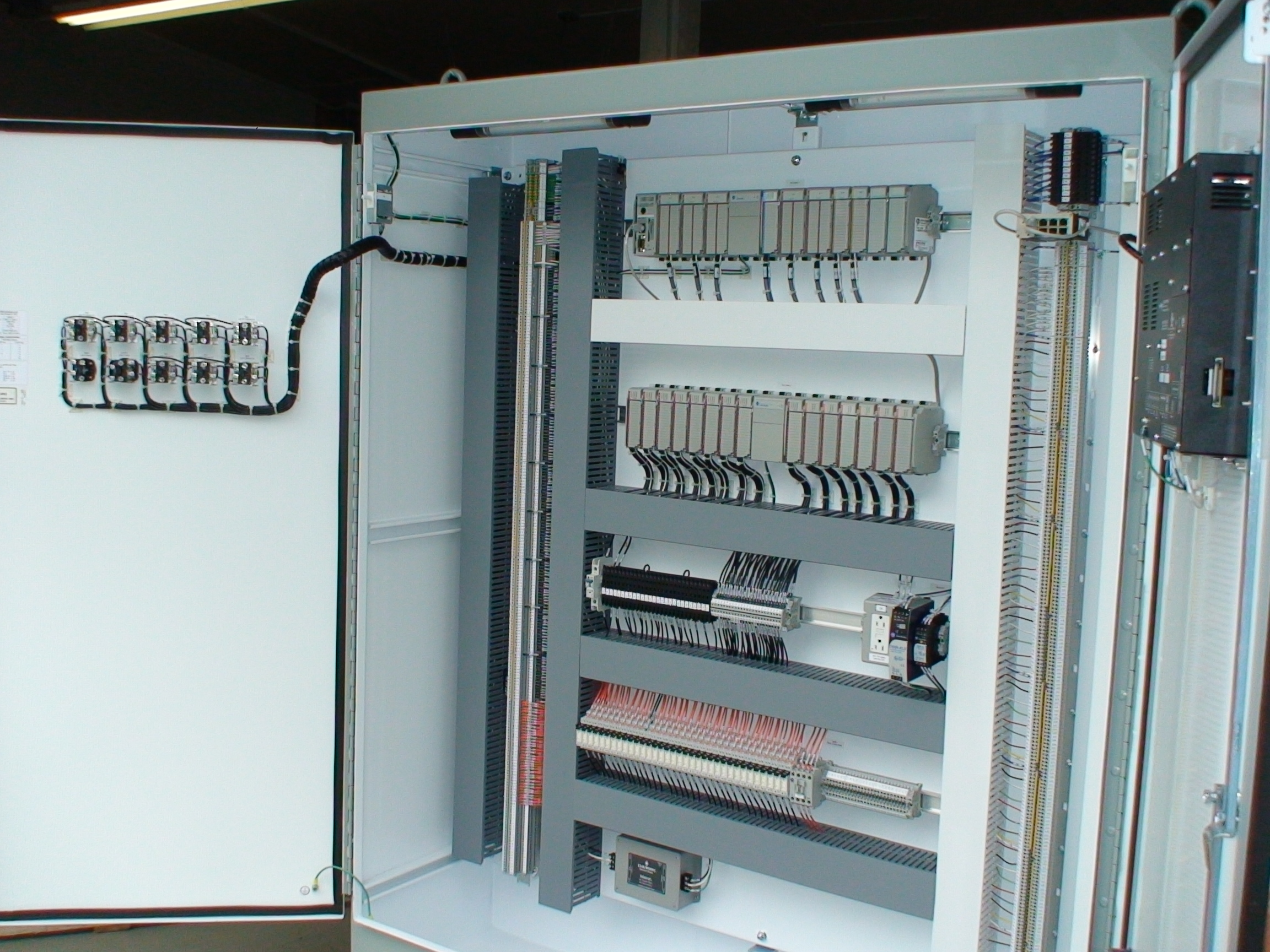

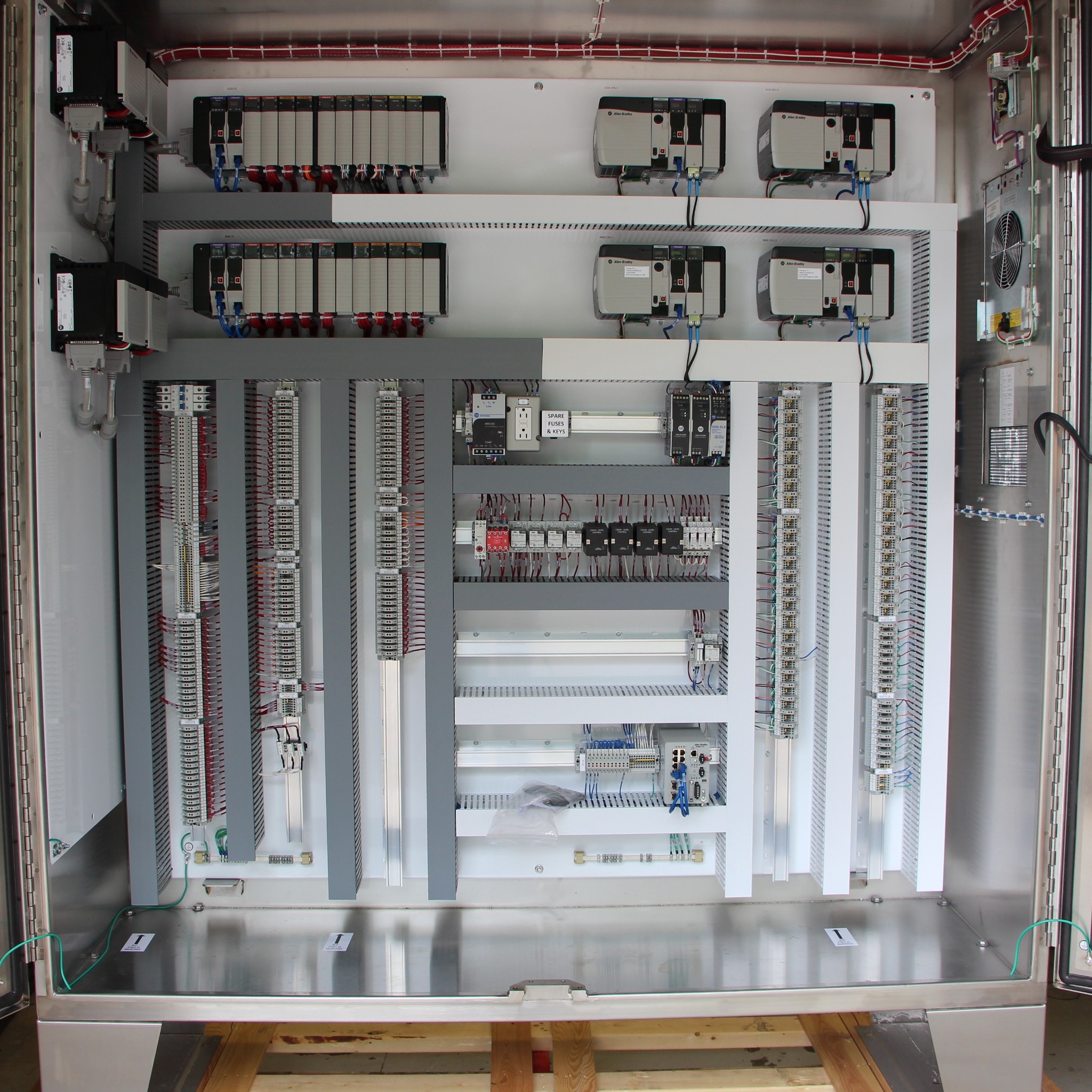

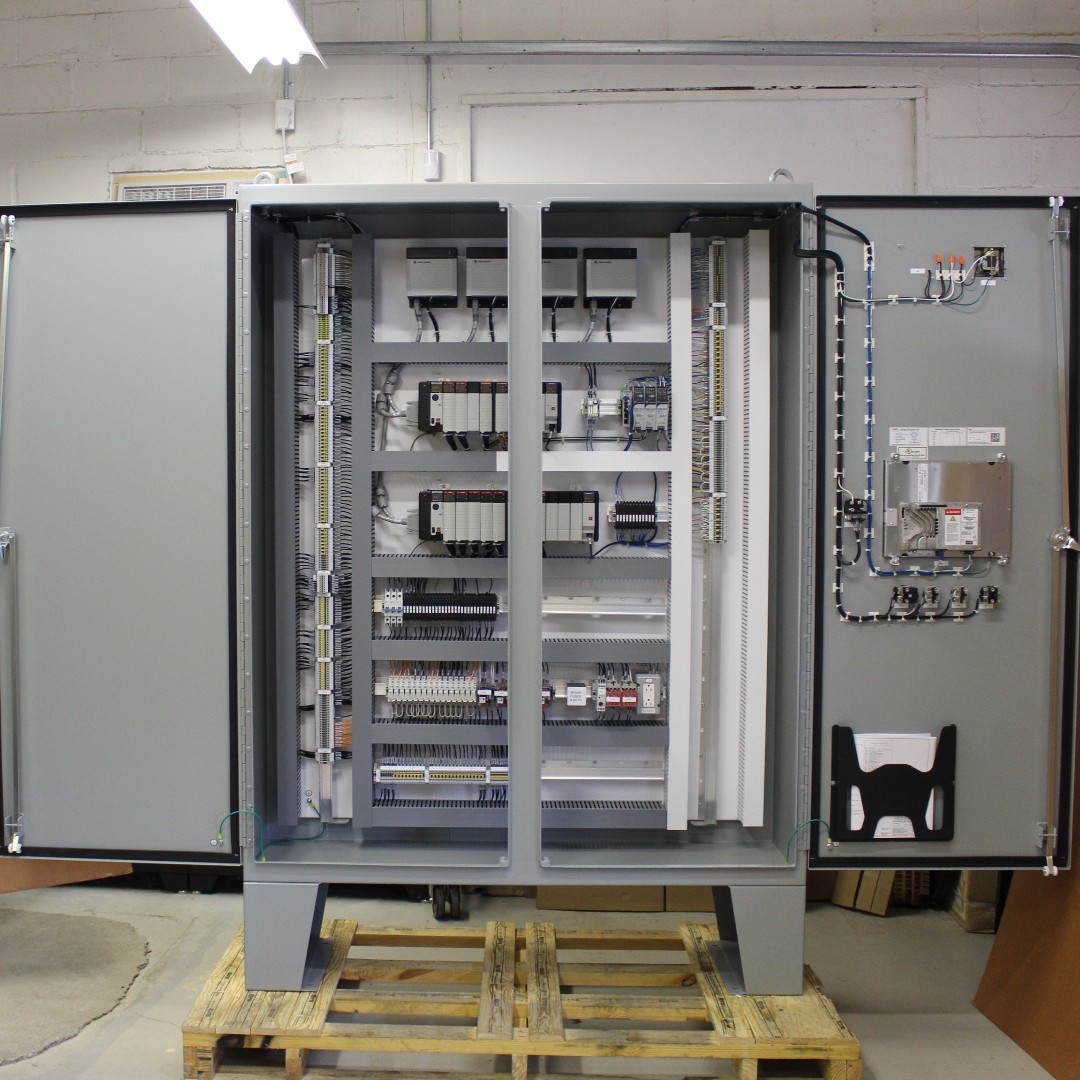

Нагреватель Dowtherm: Завод по переработке пиломатериалов

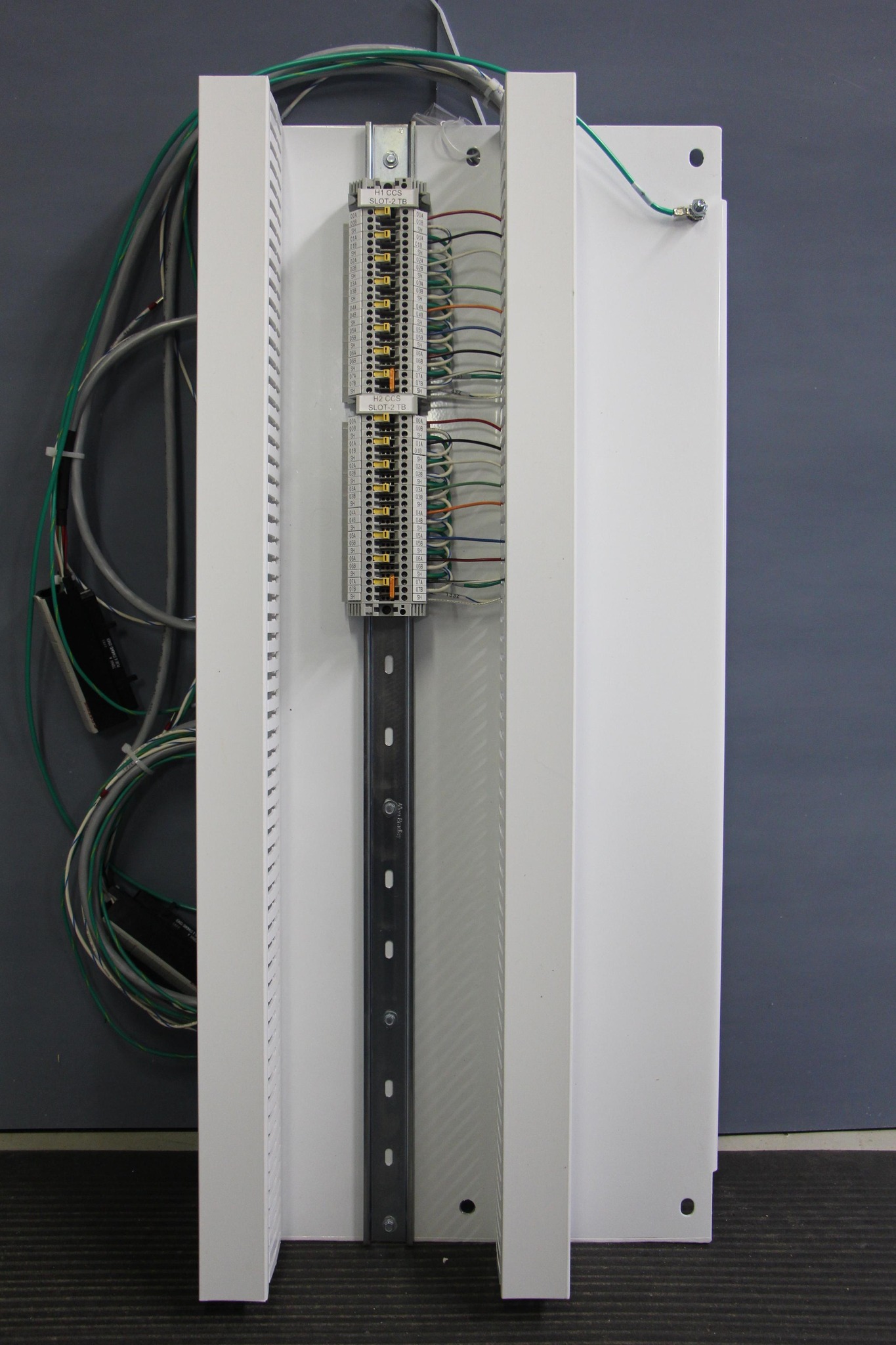

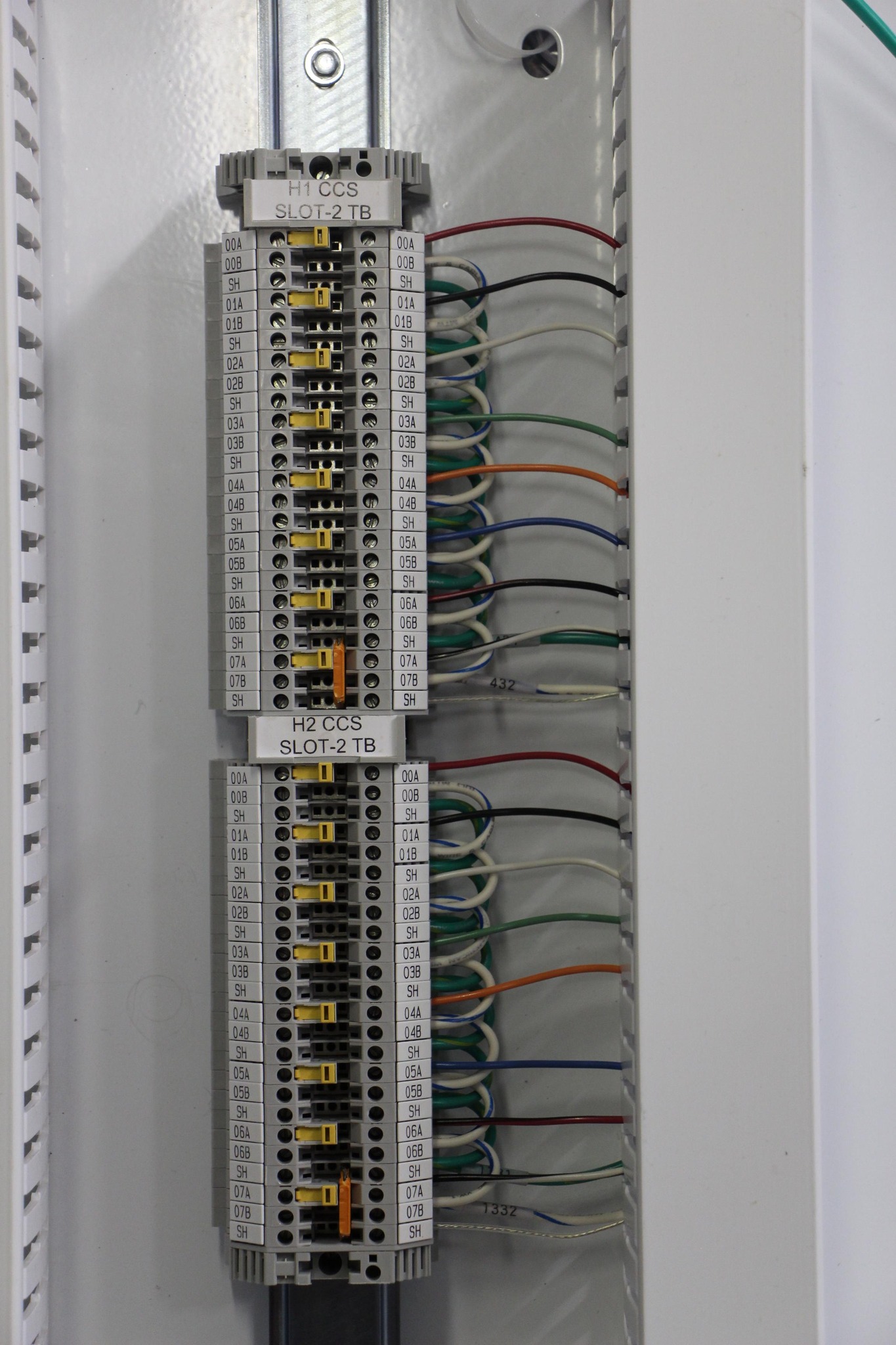

Мы сделали этот проект несколько лет назад. Мы использовали один шкаф с двумя идентичными системами нагревателей Dowtherm. В оригинальной системе использовалось симисторное управление топливными клапанами. Недавно конечный пользователь захотел заменить старые симисторные клапаны новыми клапанами, управляемыми сигналом 4–20 мА. Мы разработали вставную пластину, которая вставляется в существующую полностью проводную панель, чтобы можно было установить новую боковую панель и подключить новые карты ControlLogix к шасси.

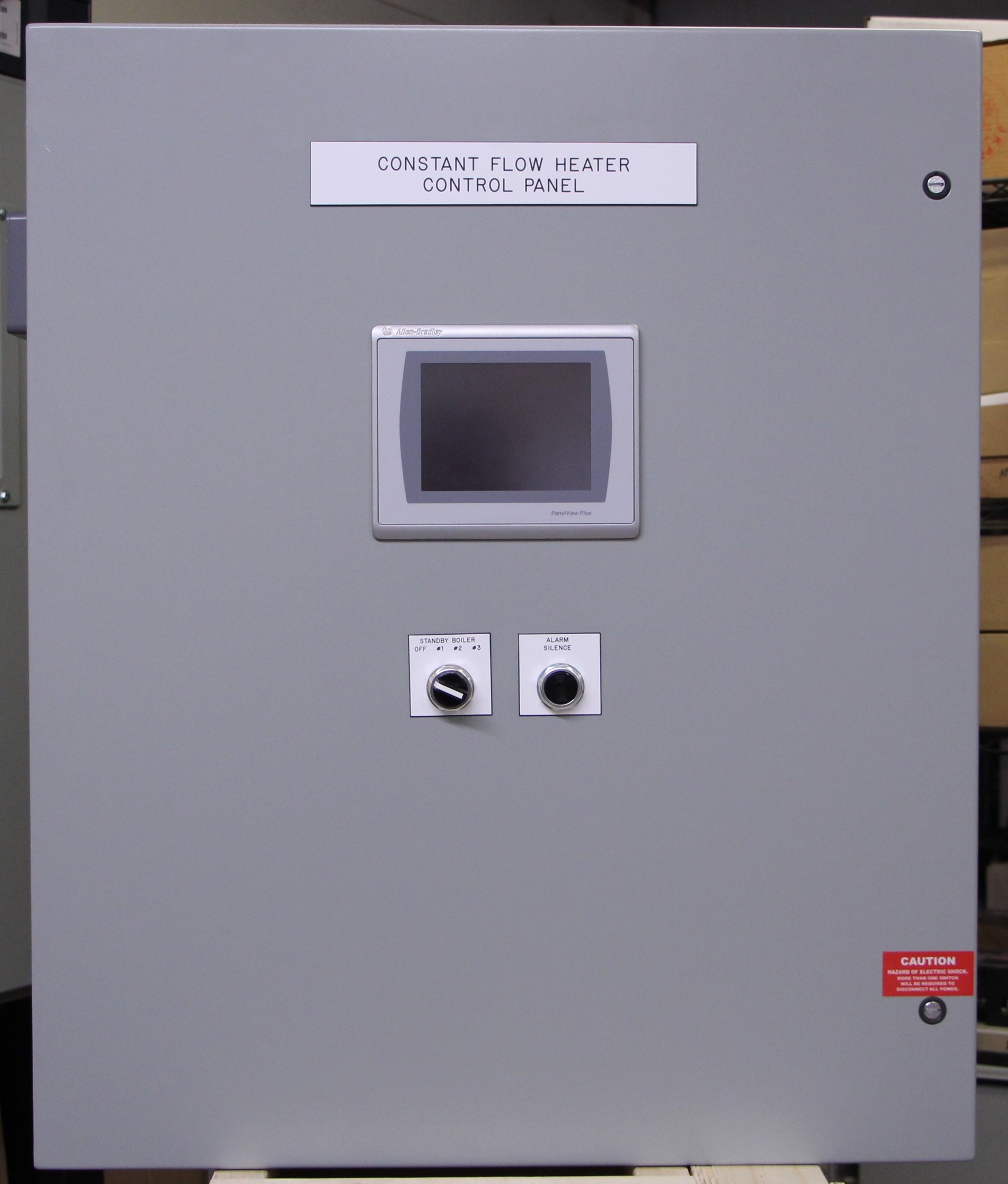

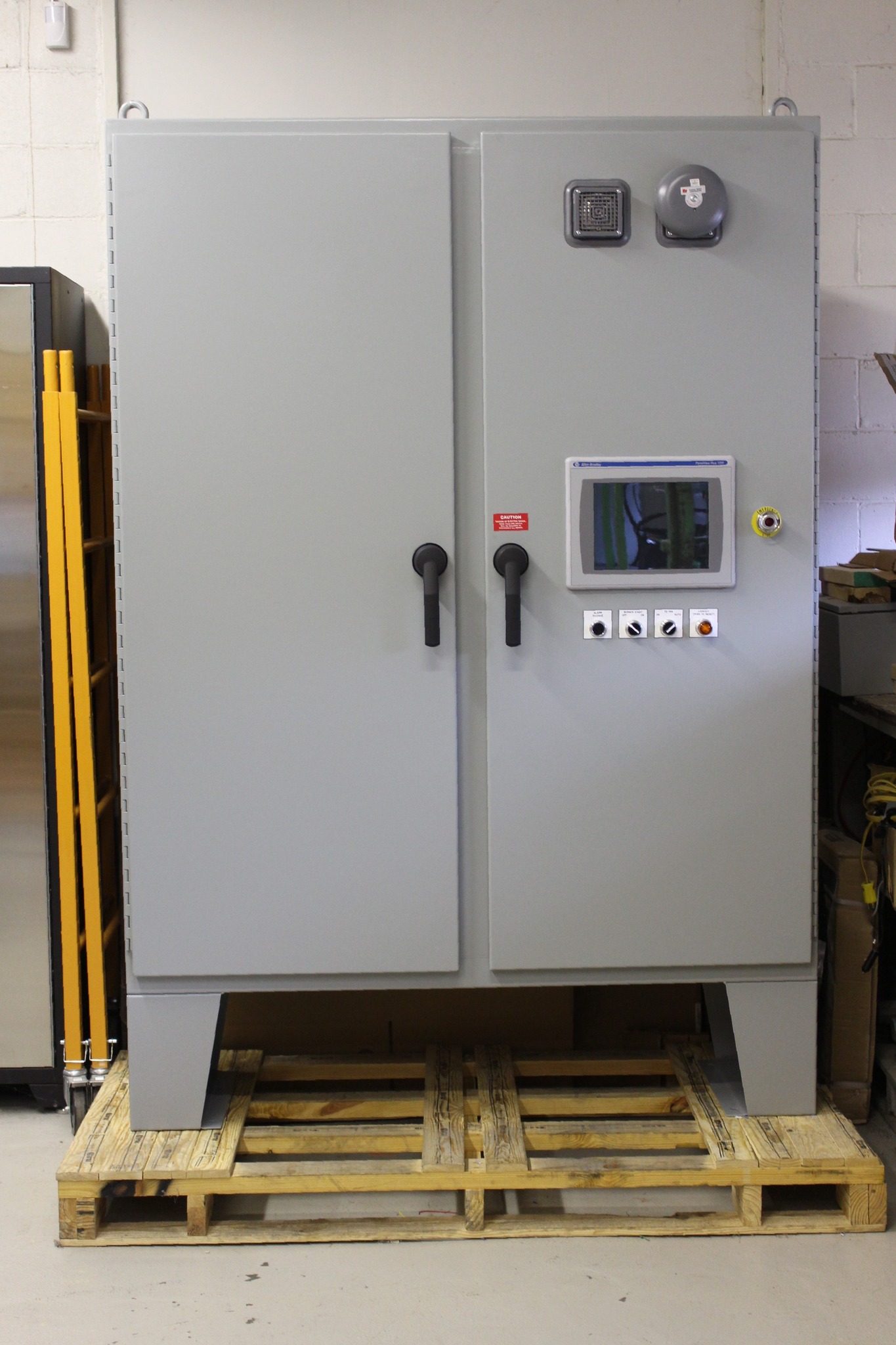

Панель управления нагревателем постоянного потока: США
Эта панель управления нагревателем с постоянным расходом предназначена для поддержания выбранного котла в системе с тремя котлами в горячем резерве с использованием нагретой паром воды, постоянно циркулирующей через котел.
Если котел выбран в качестве резервного котла, а температура подачи ниже заданного значения, впускной и выпускной клапаны котла откроются и запустится циркуляционный насос. Если температура подачи остается ниже заданного значения в течение заданного времени, паровой регулирующий клапан откроется и подаст пар на вход питательной воды котла. Как только температура подачи достигнет заданного значения, паровой регулирующий клапан будет модулировать по мере необходимости для поддержания правильной температуры. Эта система использовалась в качестве альтернативы установке аквастата или системы парового змеевика бурового барабана.

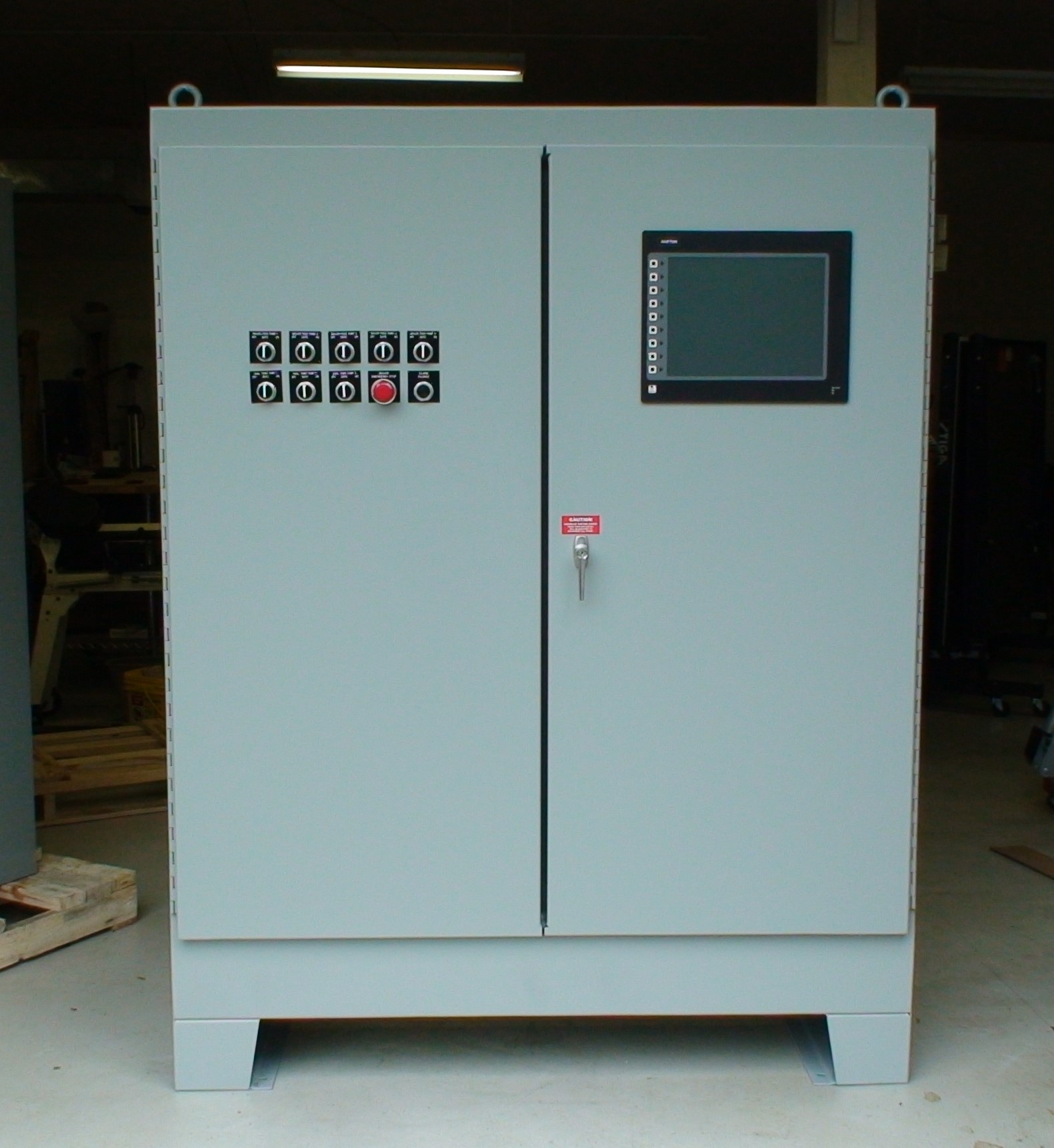

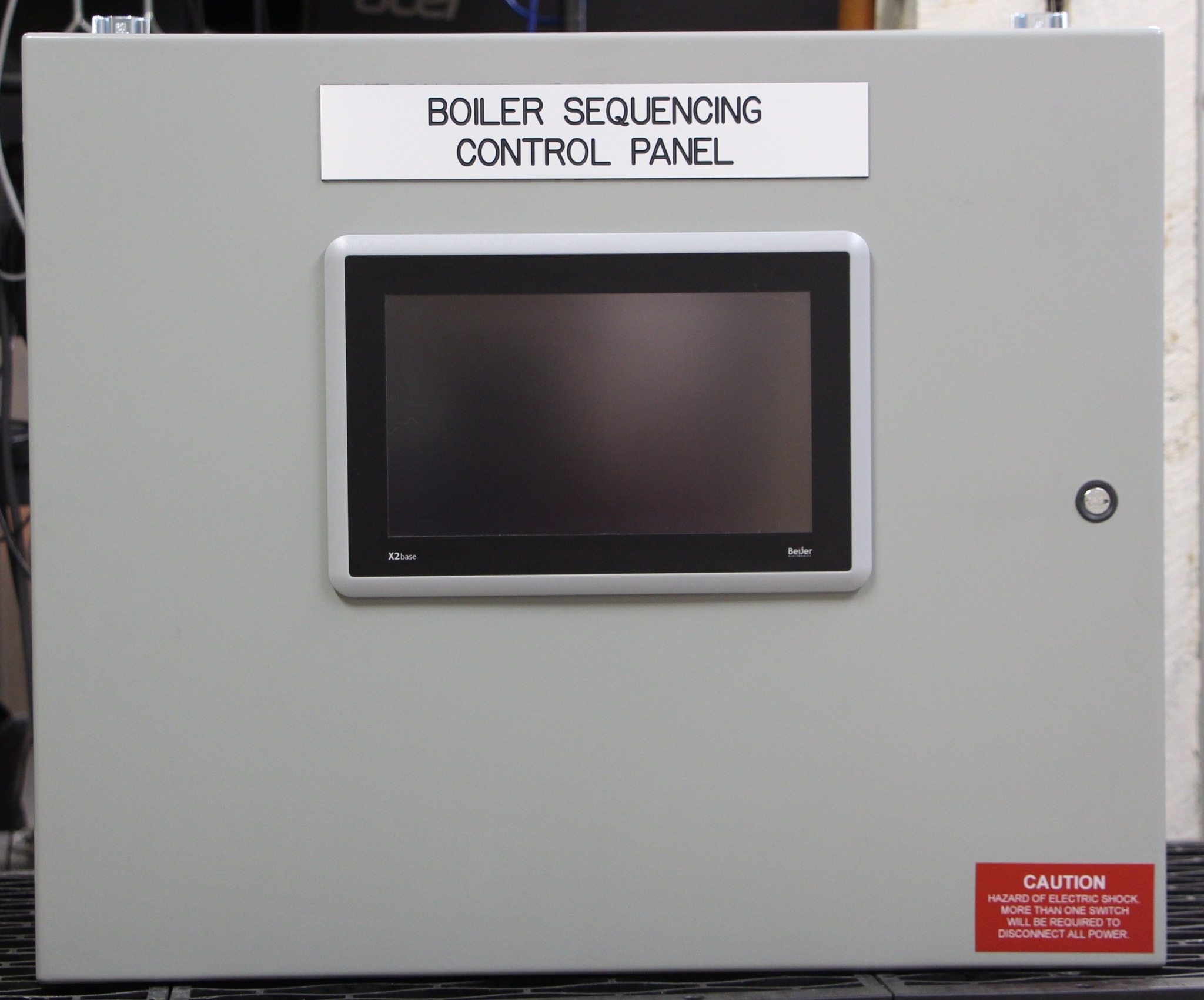

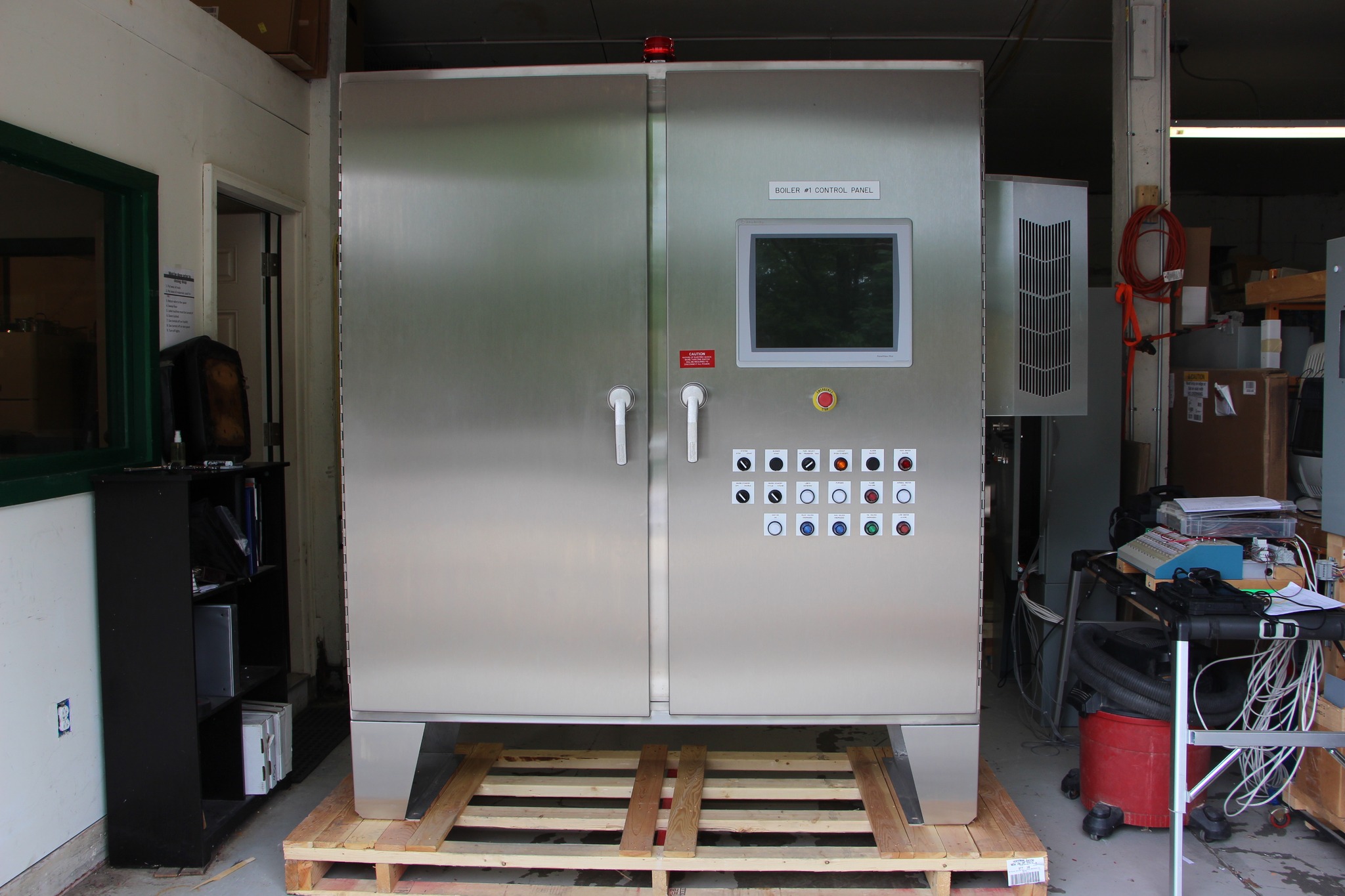

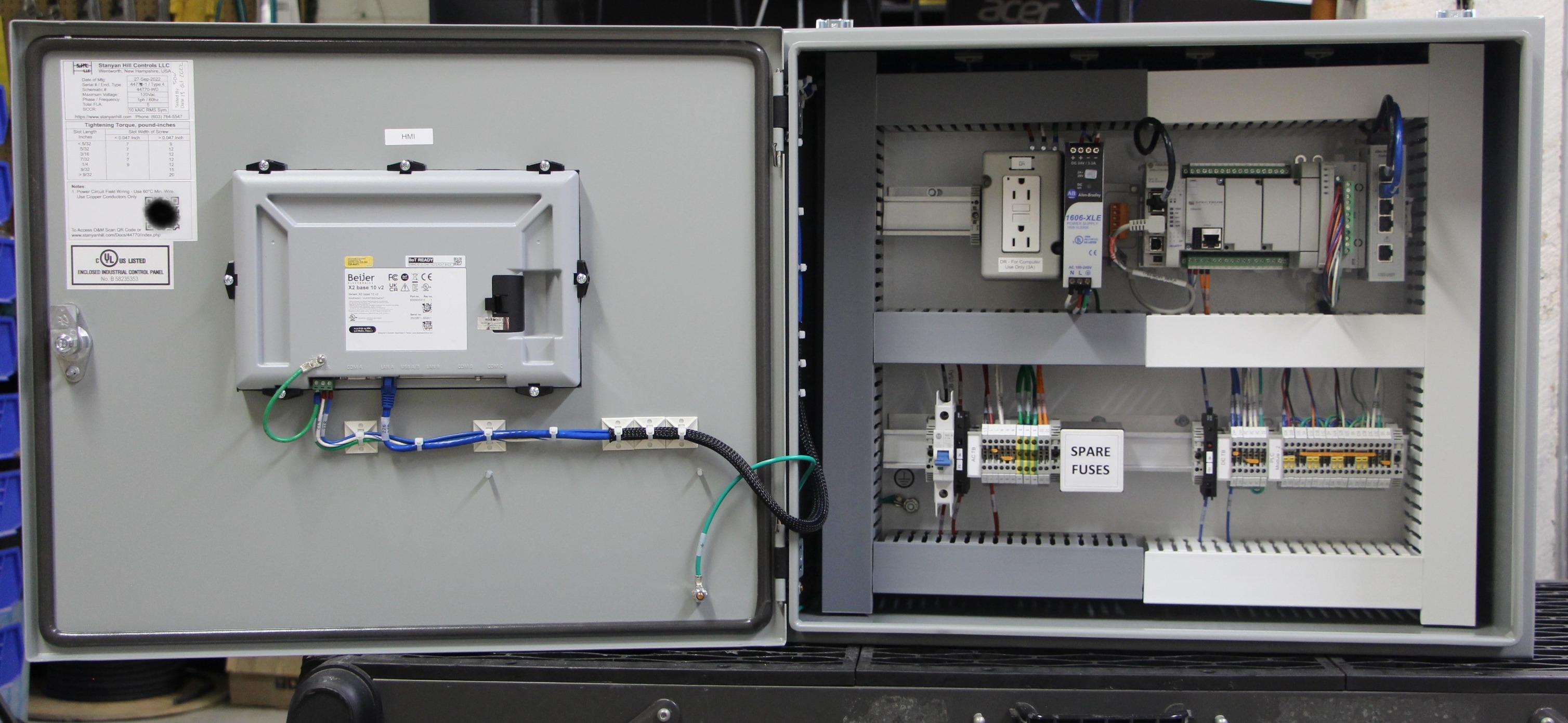

Панель управления последовательностью работы котла: пекарня
Панель управления последовательностью работы котла для пекарни в Нью-Йорке

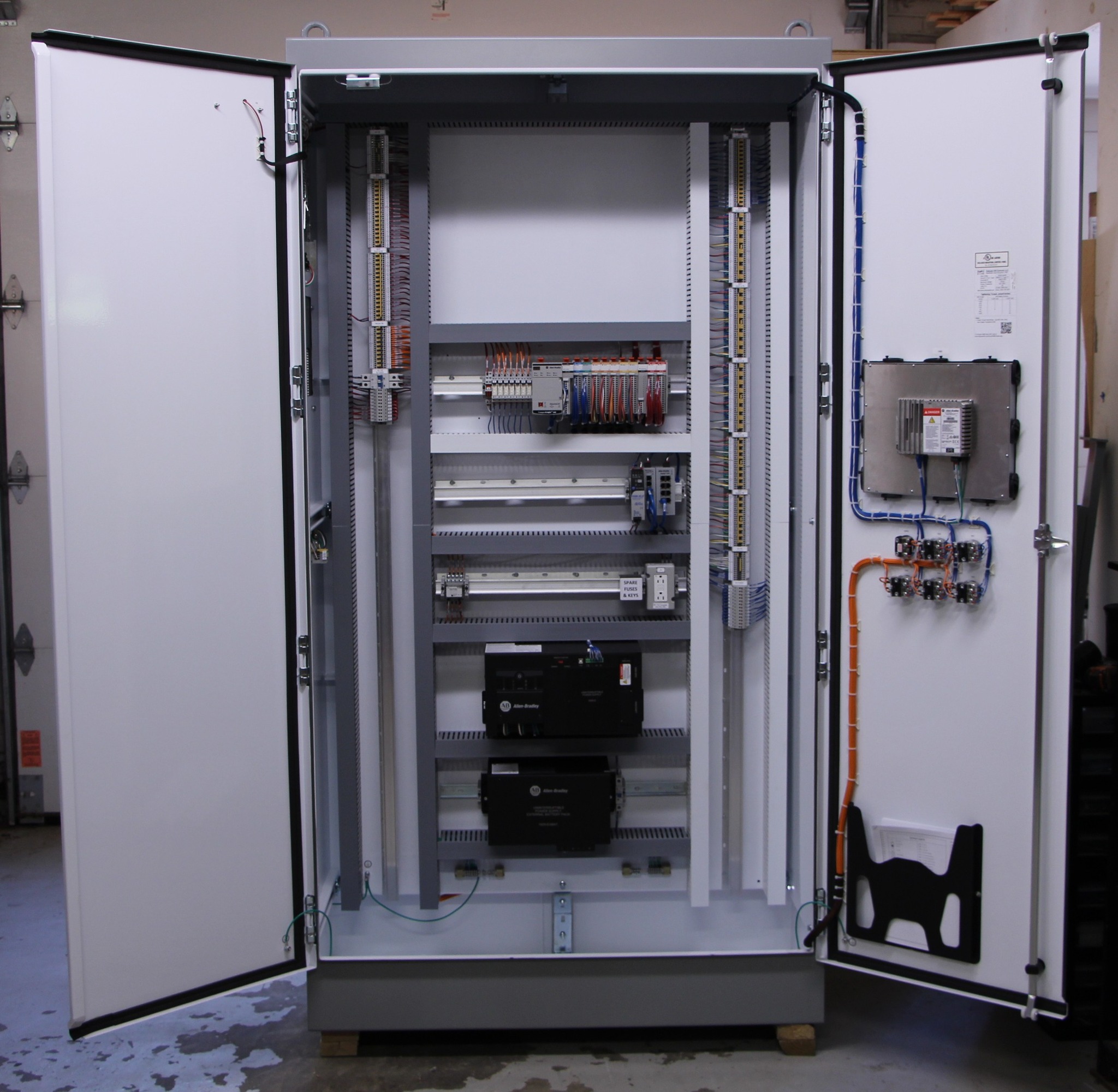

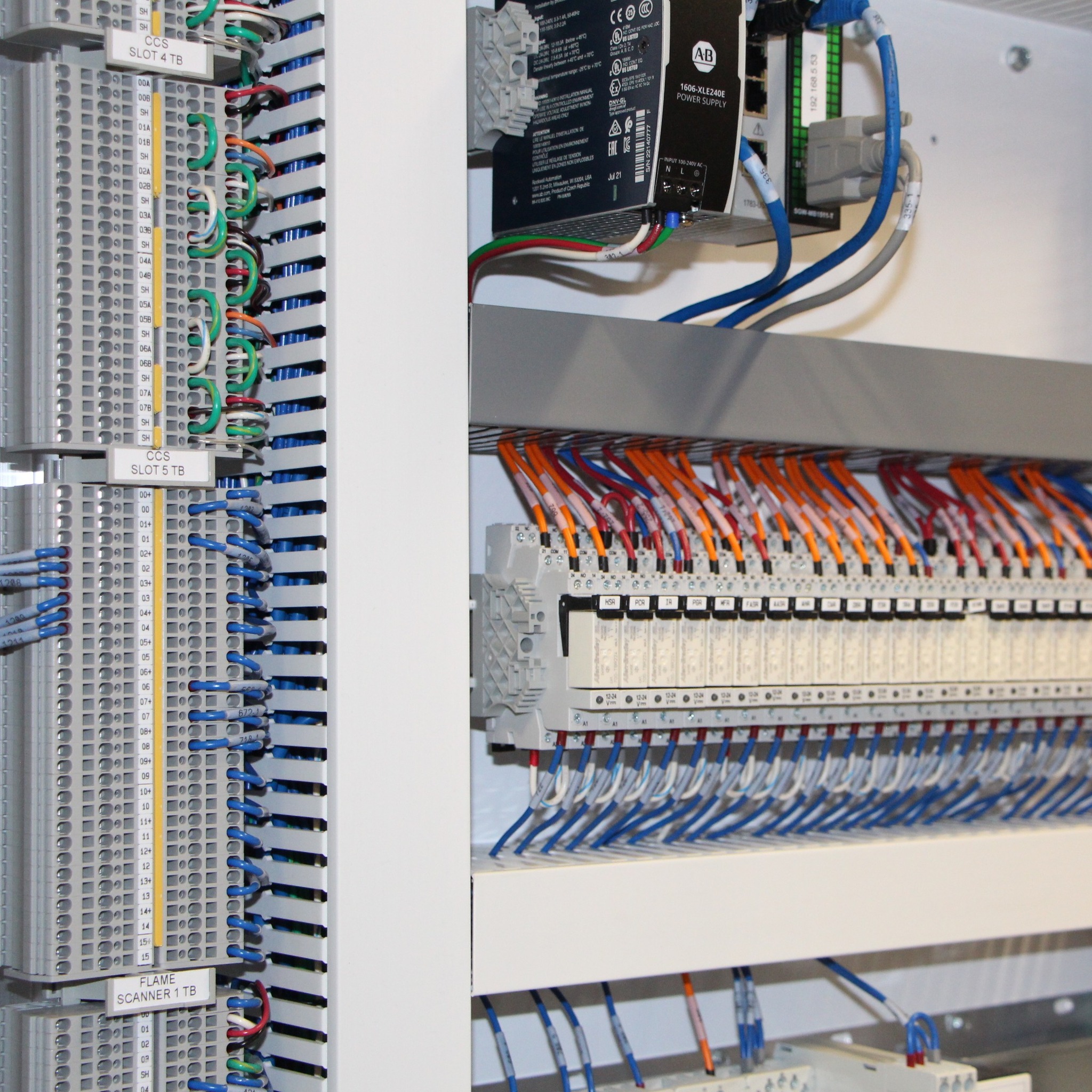

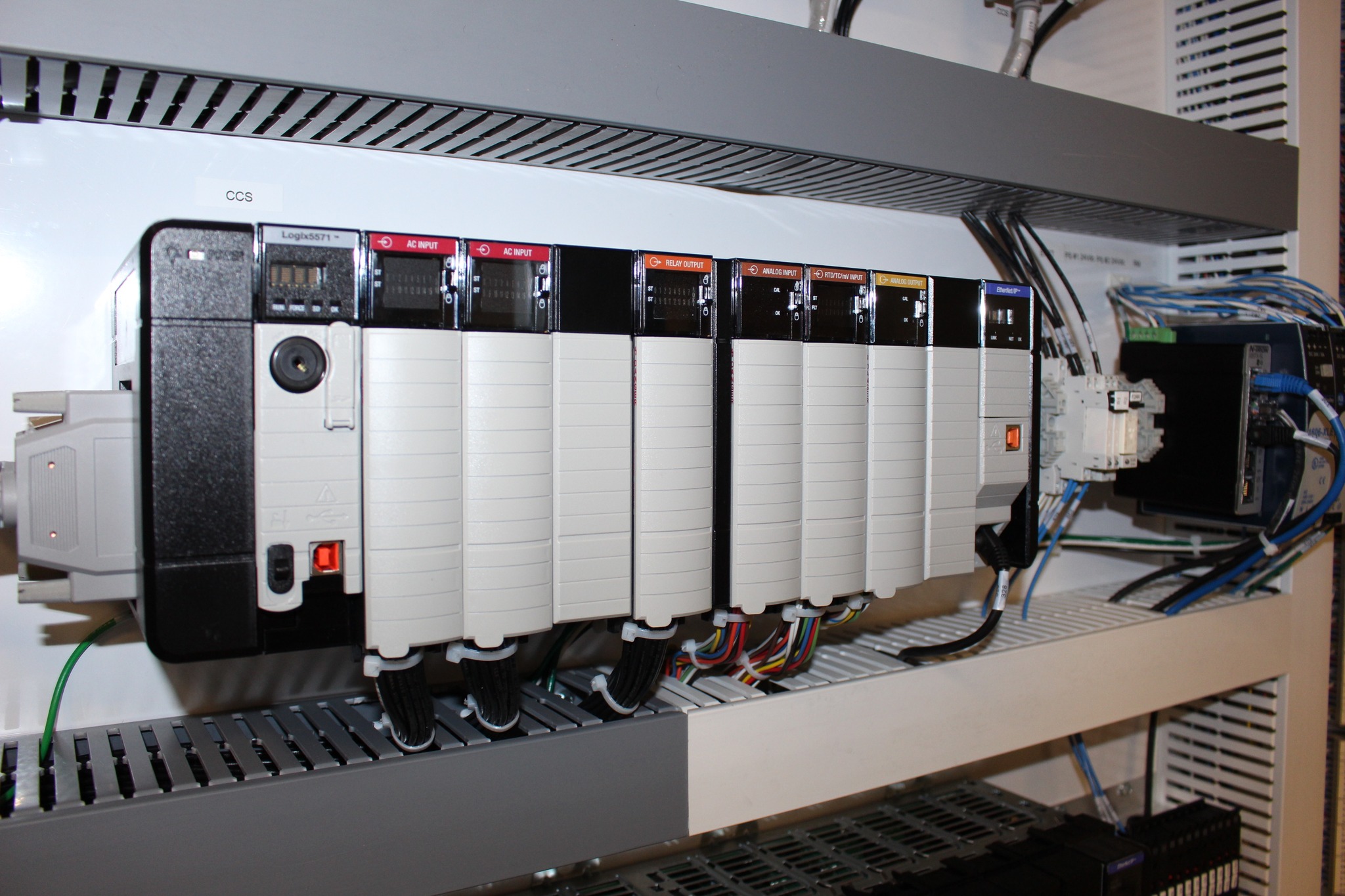

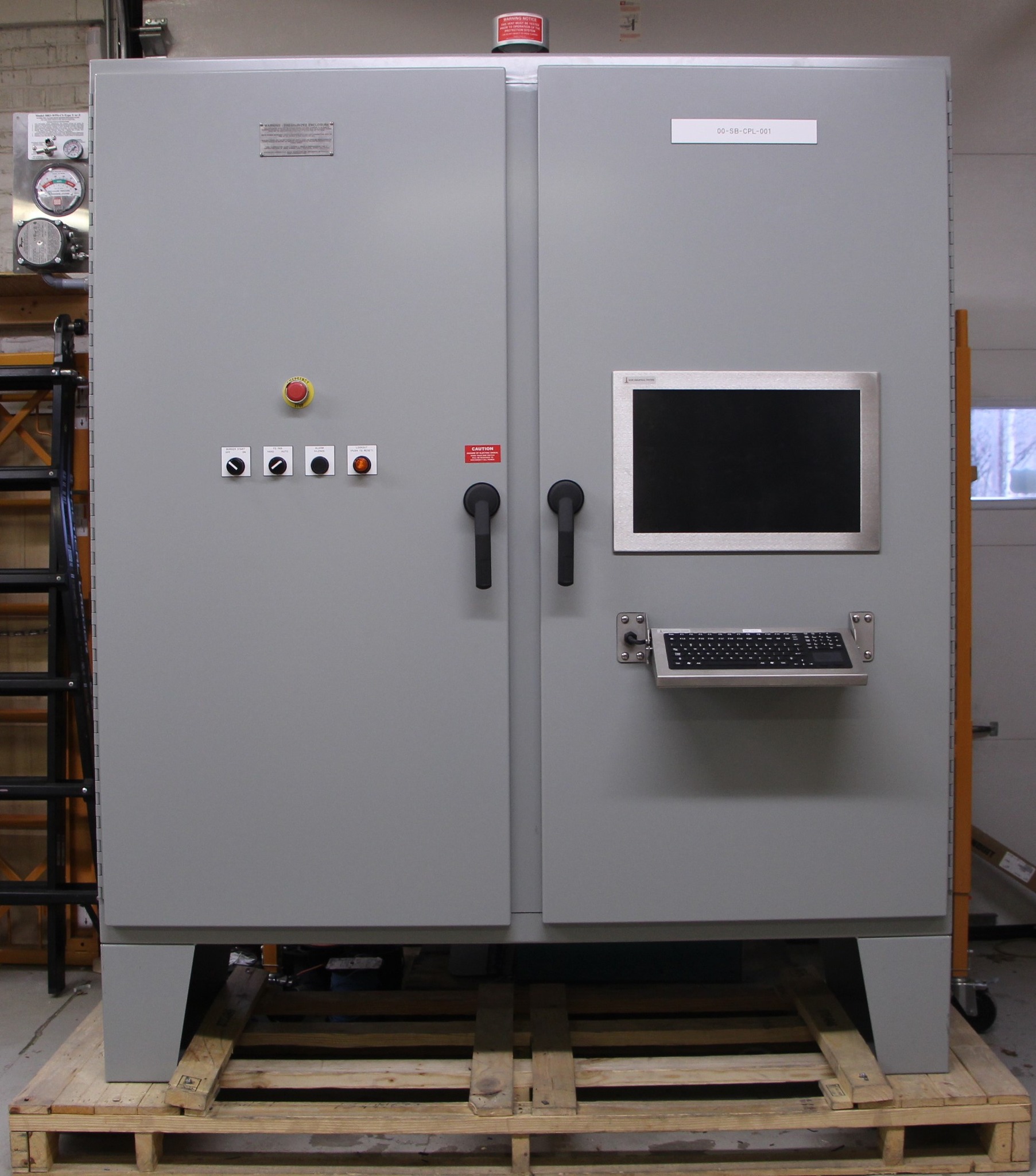

Управление котлами Панель: Электростанция

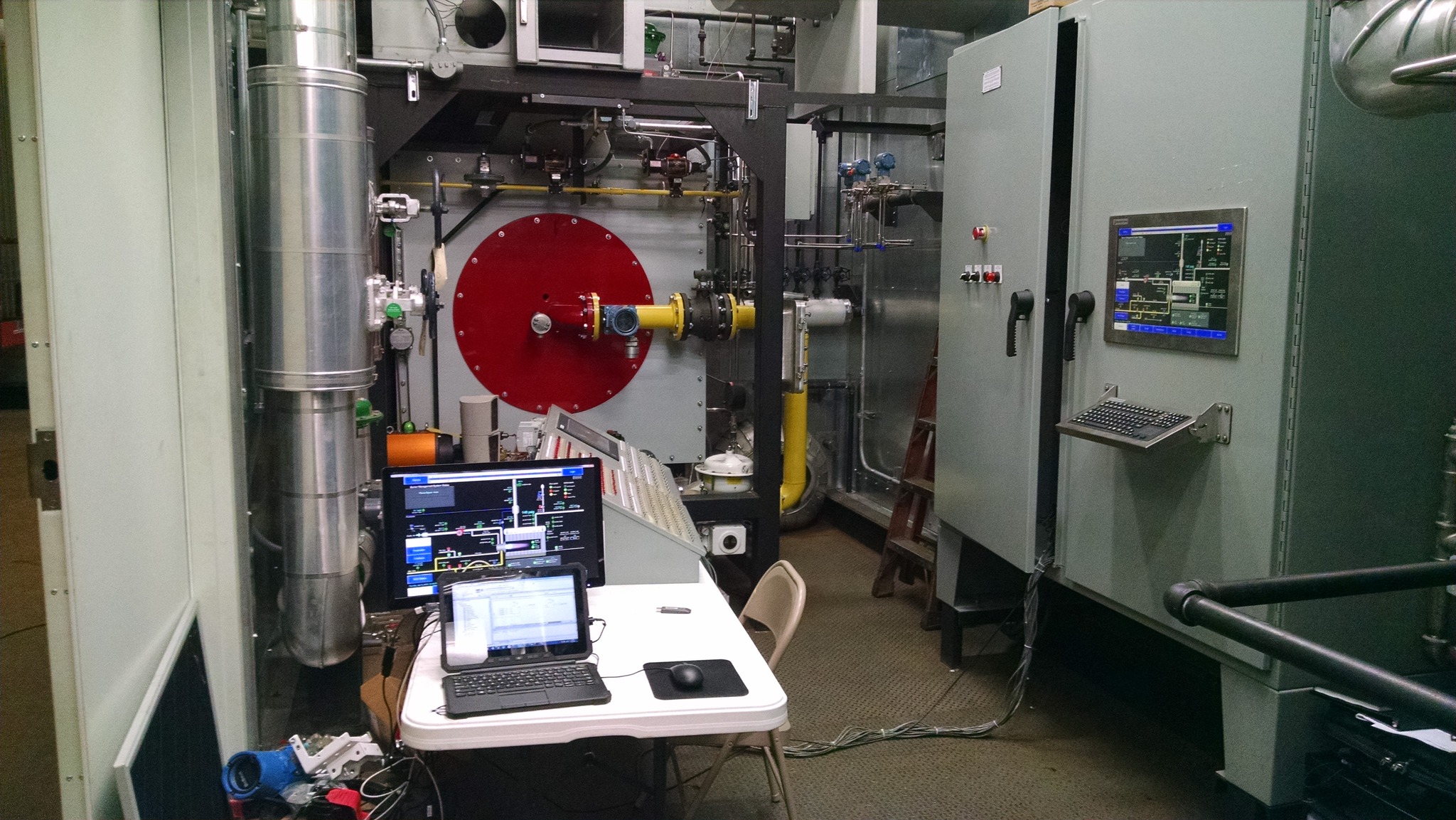

Это проект, который мы реализовали для электростанции, работающей на природном газе. Установка производит 1100 мегаватт электроэнергии.
Панель была разработана для опасных зон и оснащена 22-дюймовым монитором Hope Industrial Systems, на котором установлена версия FactoryTalk View Studio Site Edition на промышленном ПК Allen-Bradley. Использование ПЛК ControlLogix для управления горением и Fireye для управления горелкой.

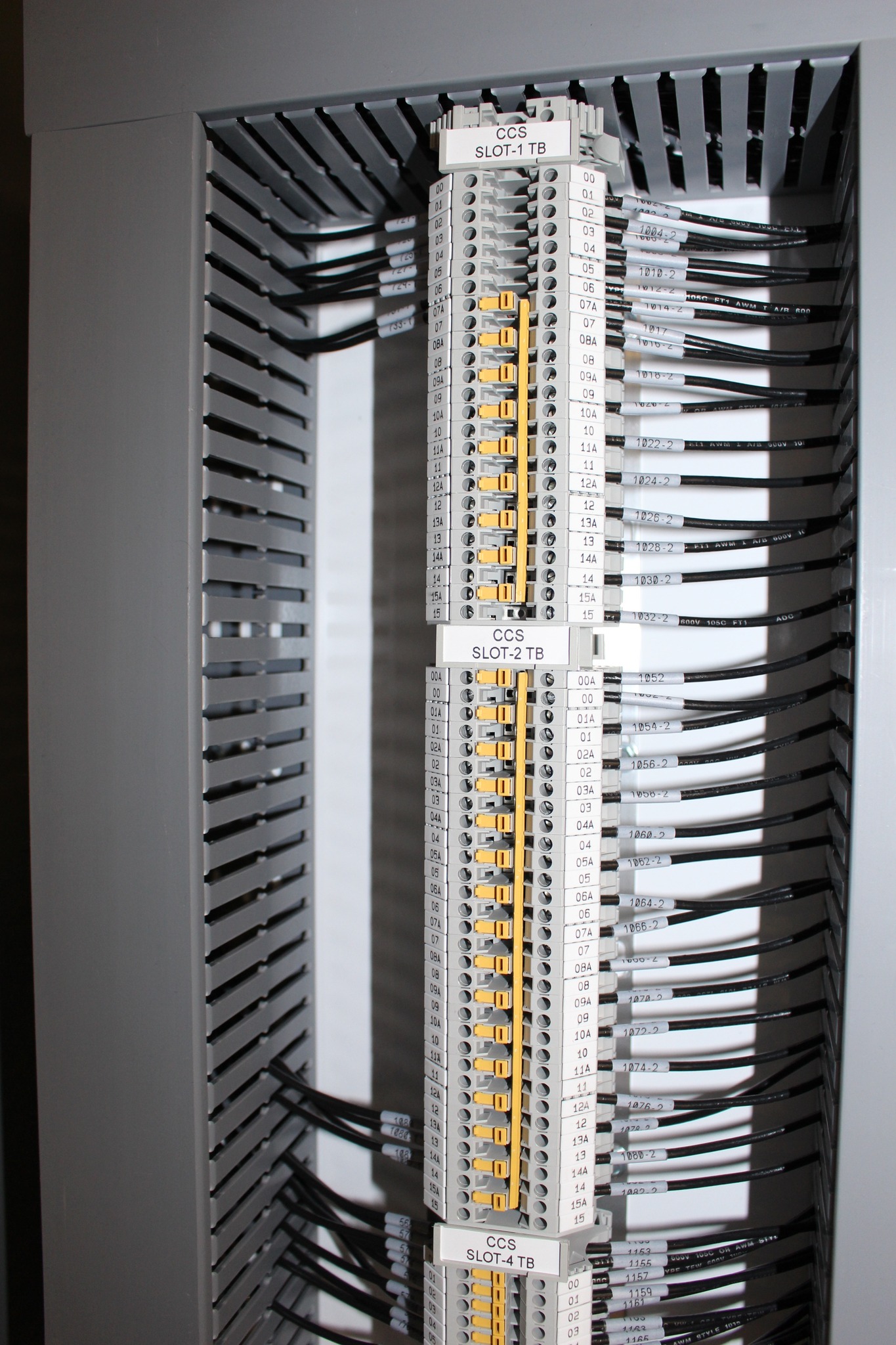

Управление котлами Панель: Электростанция
Панель управления BMS/CCS, которую мы спроектировали, изготовили и запрограммировали для помощи в запуске электростанции, работающей на природном газе.
Интересный факт о котле, которым мы управляем: часть его пара используется в системе таяния снега, которая очищает 10 акров дорог и тротуаров!

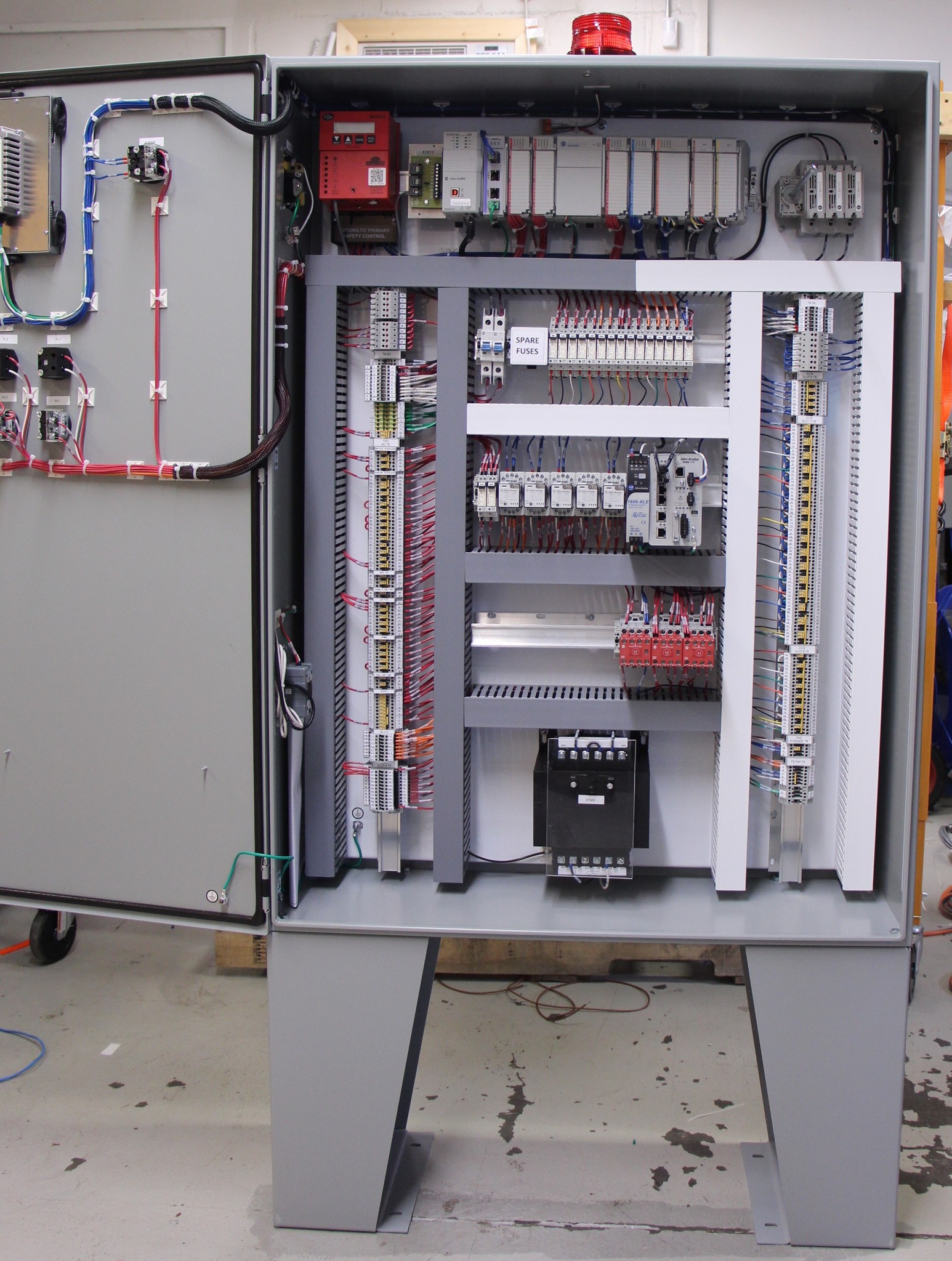

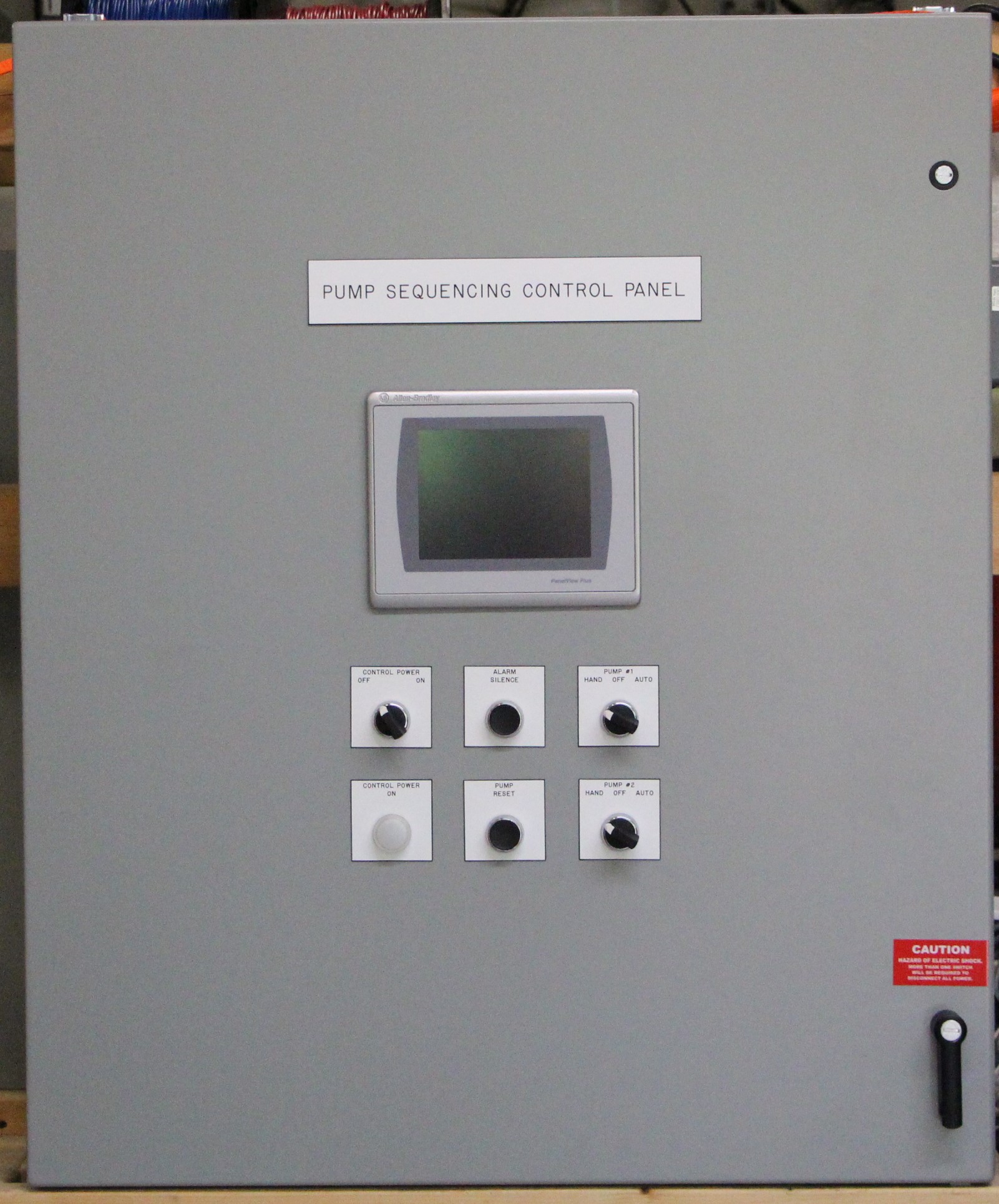

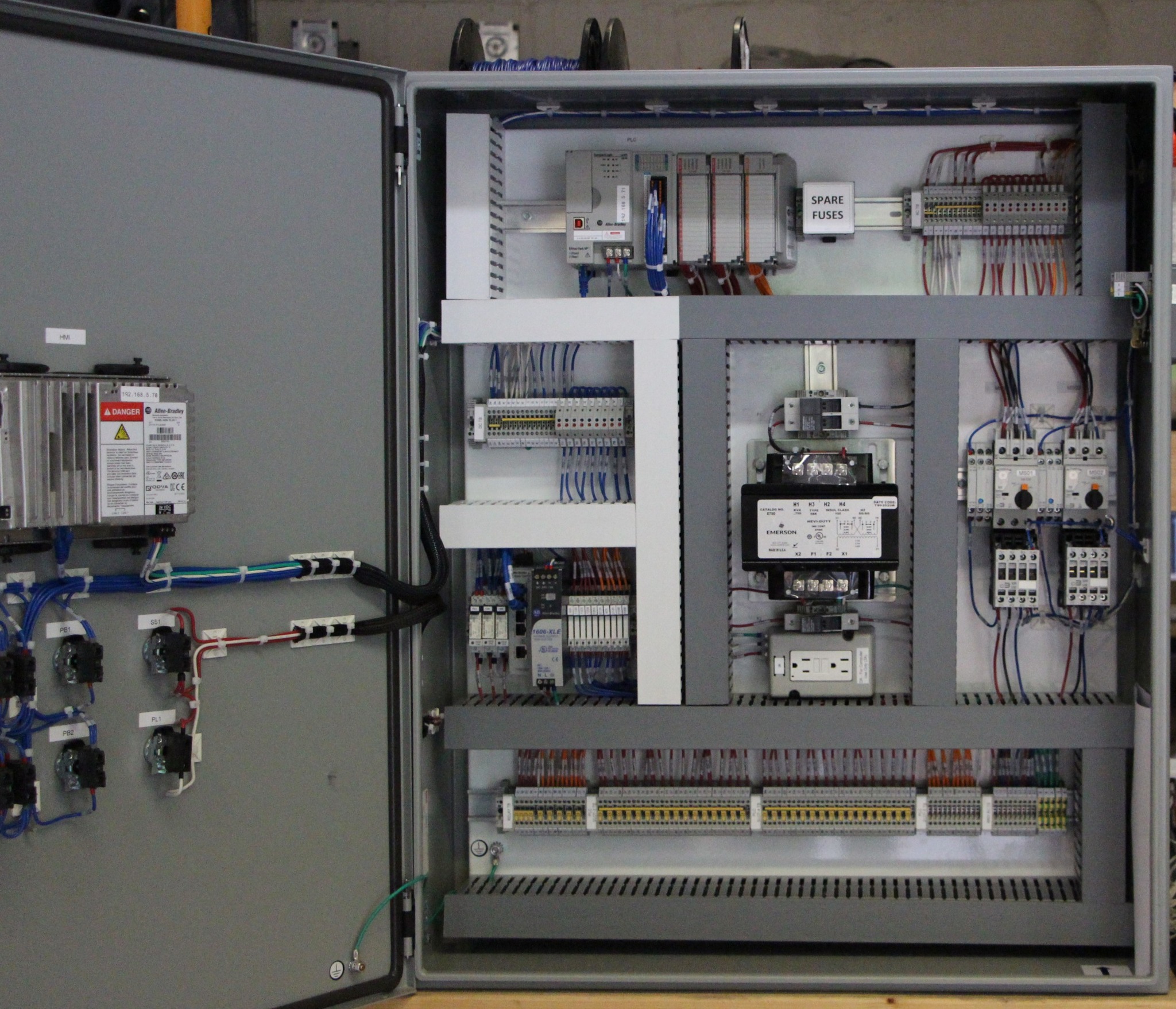

Панель управления последовательностью насосов: Больница
Эта система обеспечивает топливом два дневных бака. Система управления будет запускать и останавливать насосы в зависимости от уровня топлива в каждом из расходных баков.
Поплавковые выключатели в расходном баке посылают сигнал на панель управления. Когда уровень любого из расходных баков падает, система запускает насос и открывает электромагнитный клапан для пополнения расходного бака. Каждый насос имеет переключатель «Ручной/Выключен/Автоматический», позволяющий осуществлять ручное или автоматическое управление насосами.

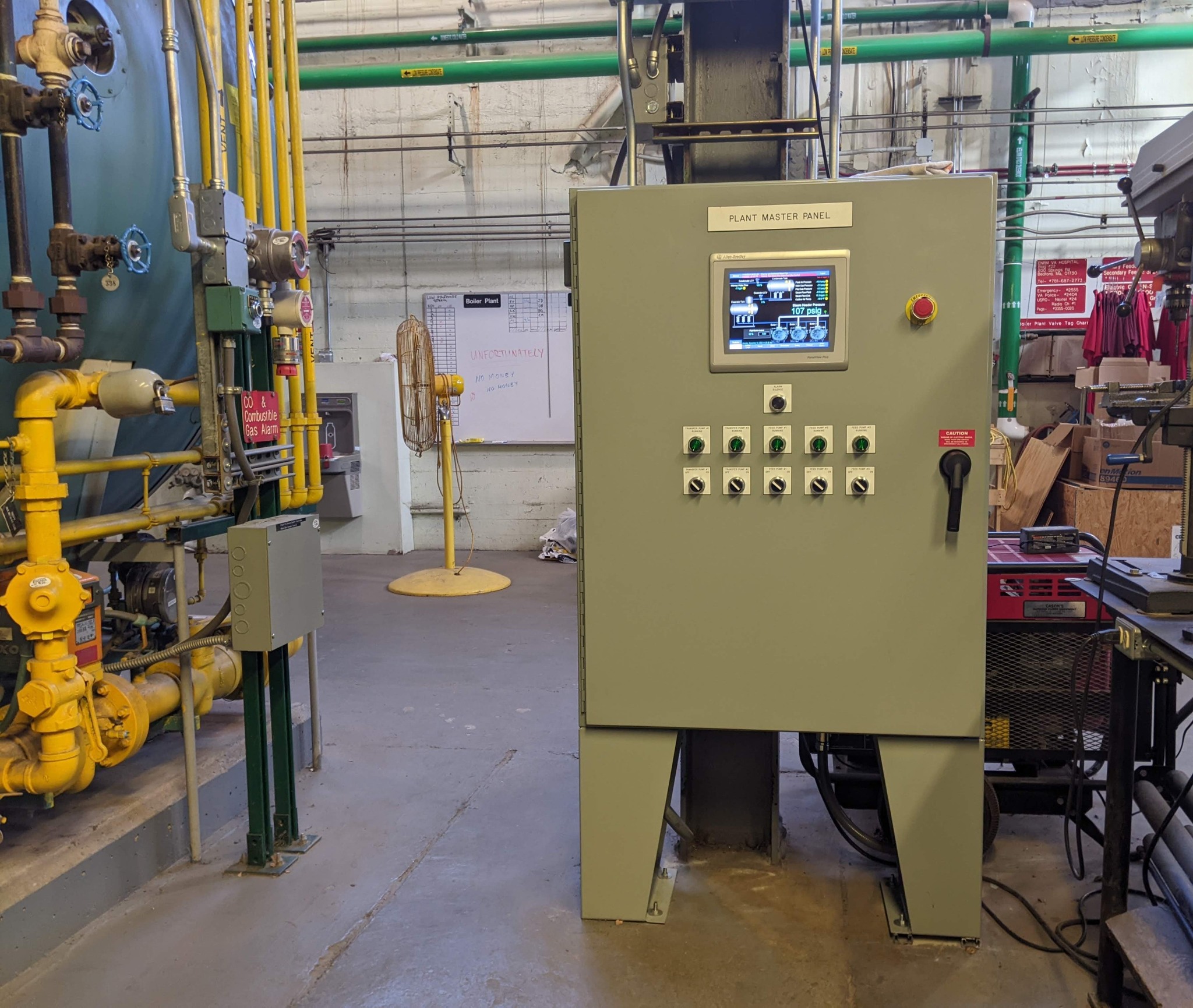

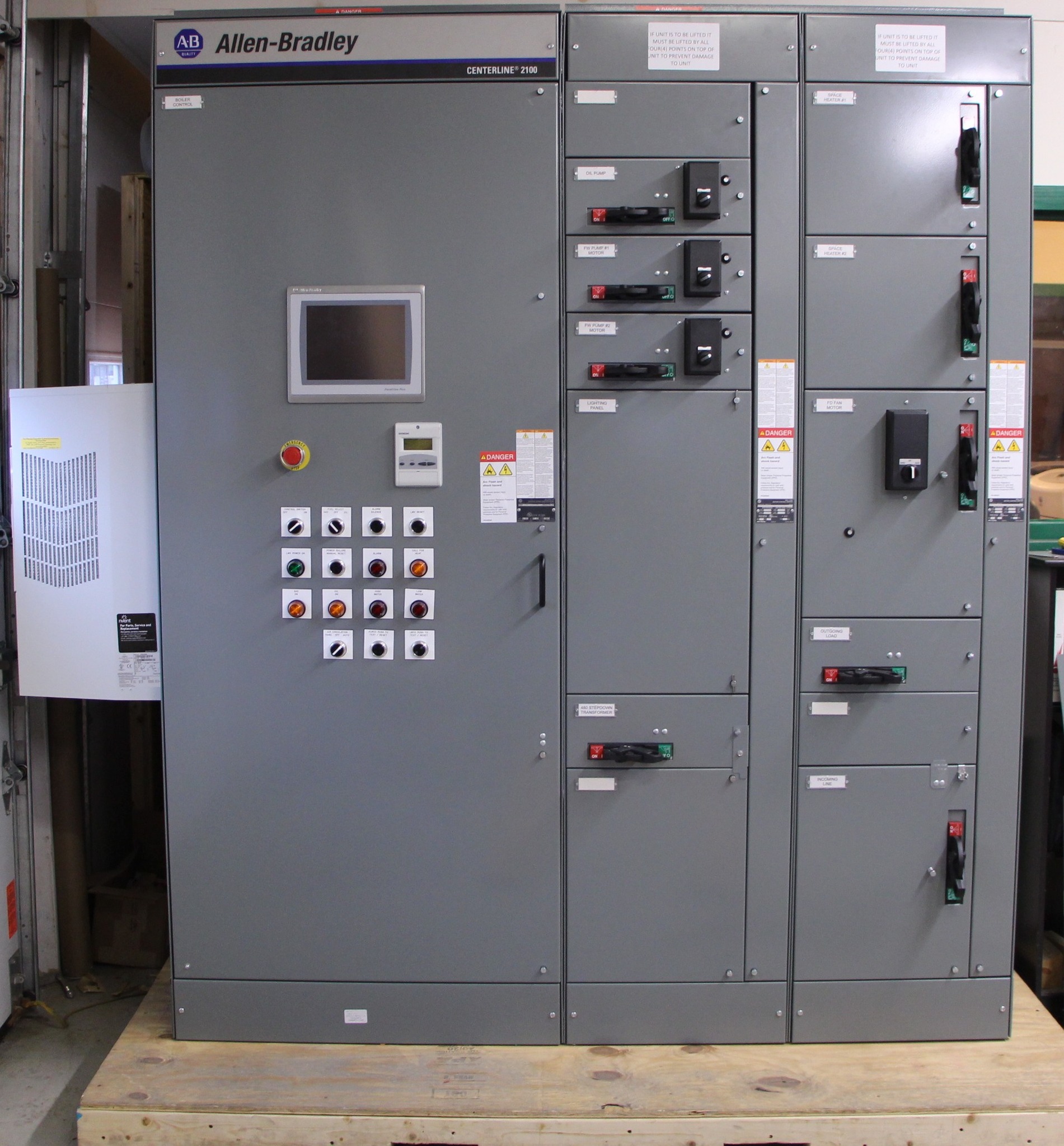

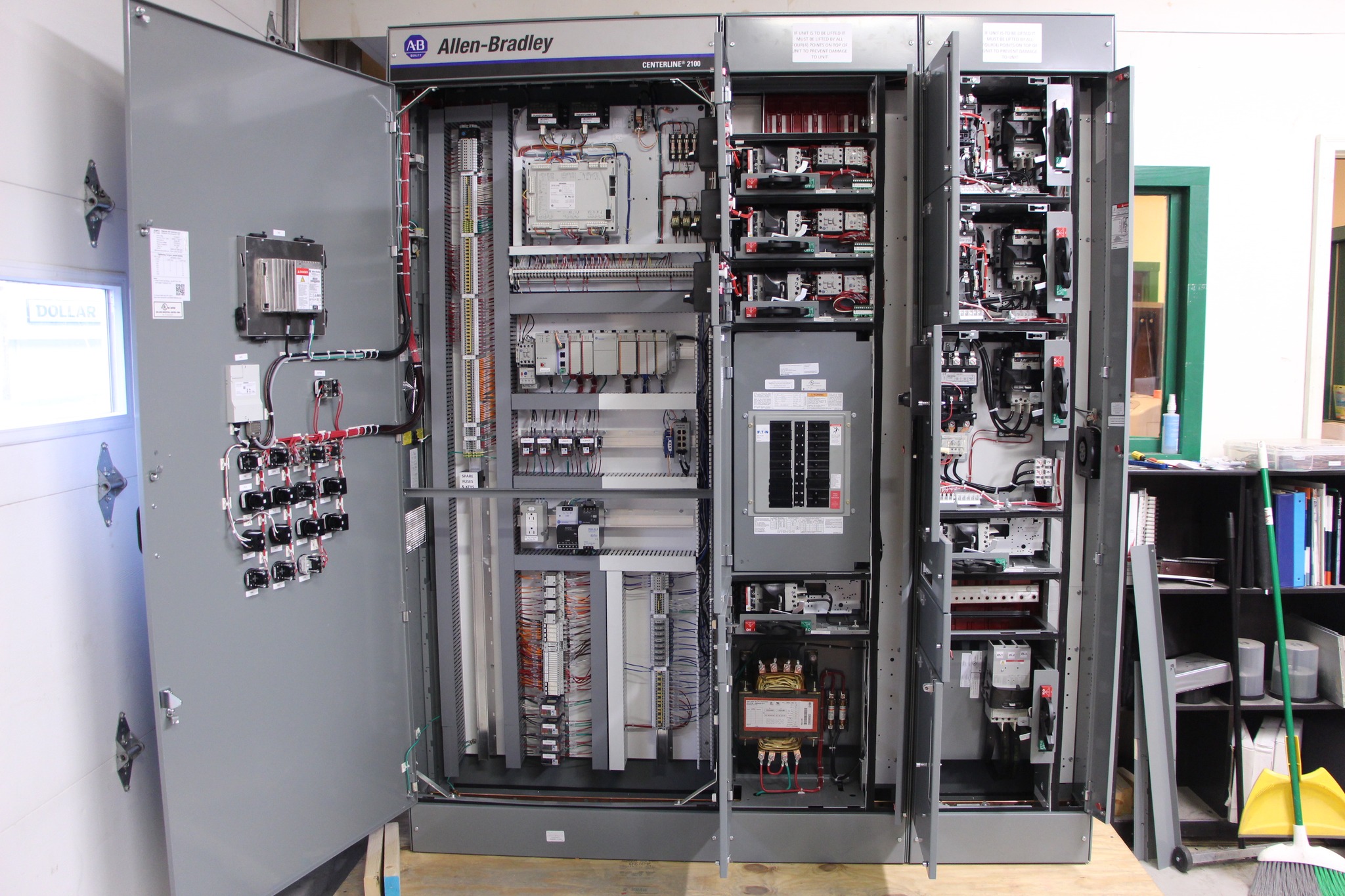

Мастер завода: Производство мебели

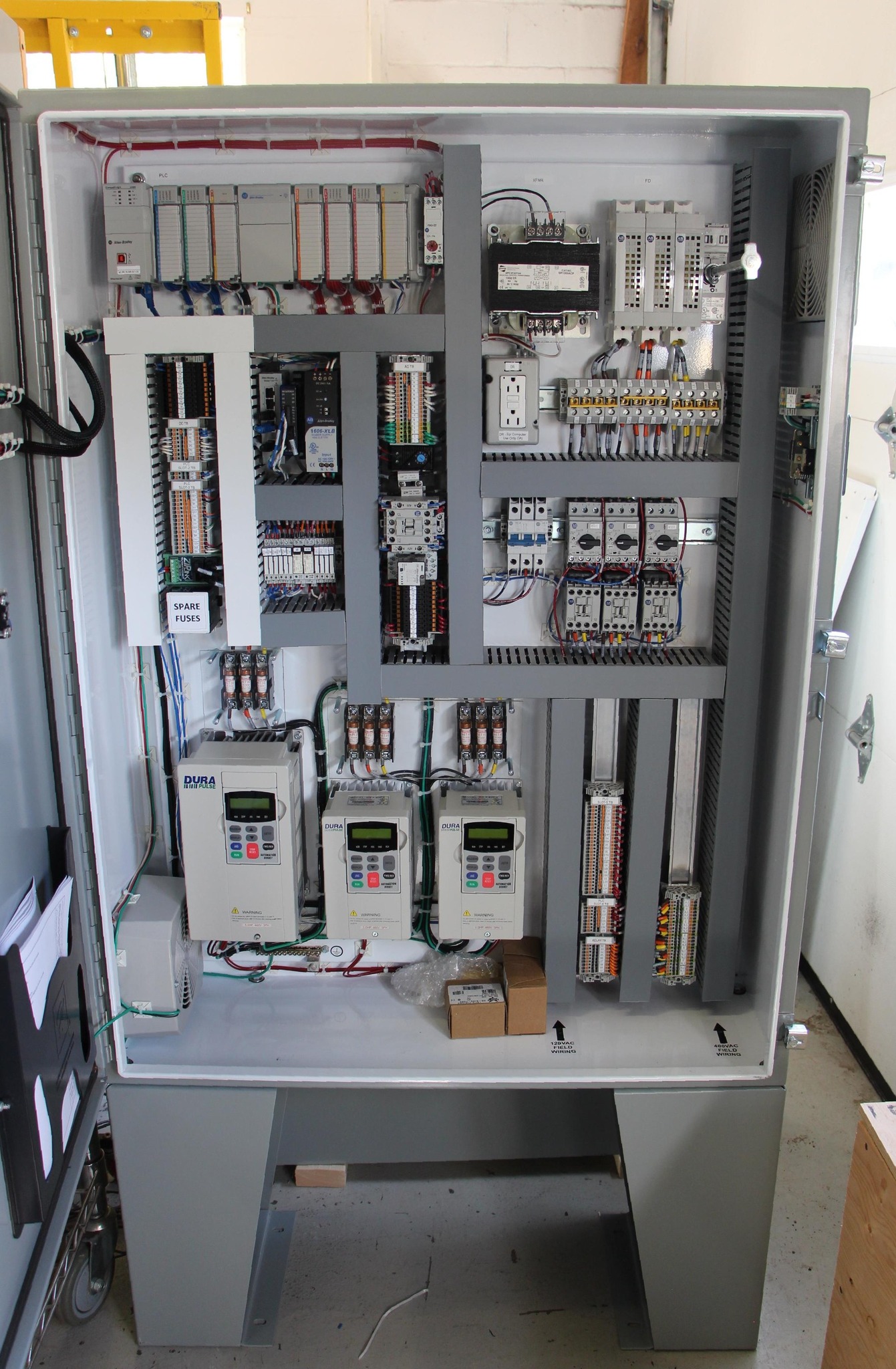

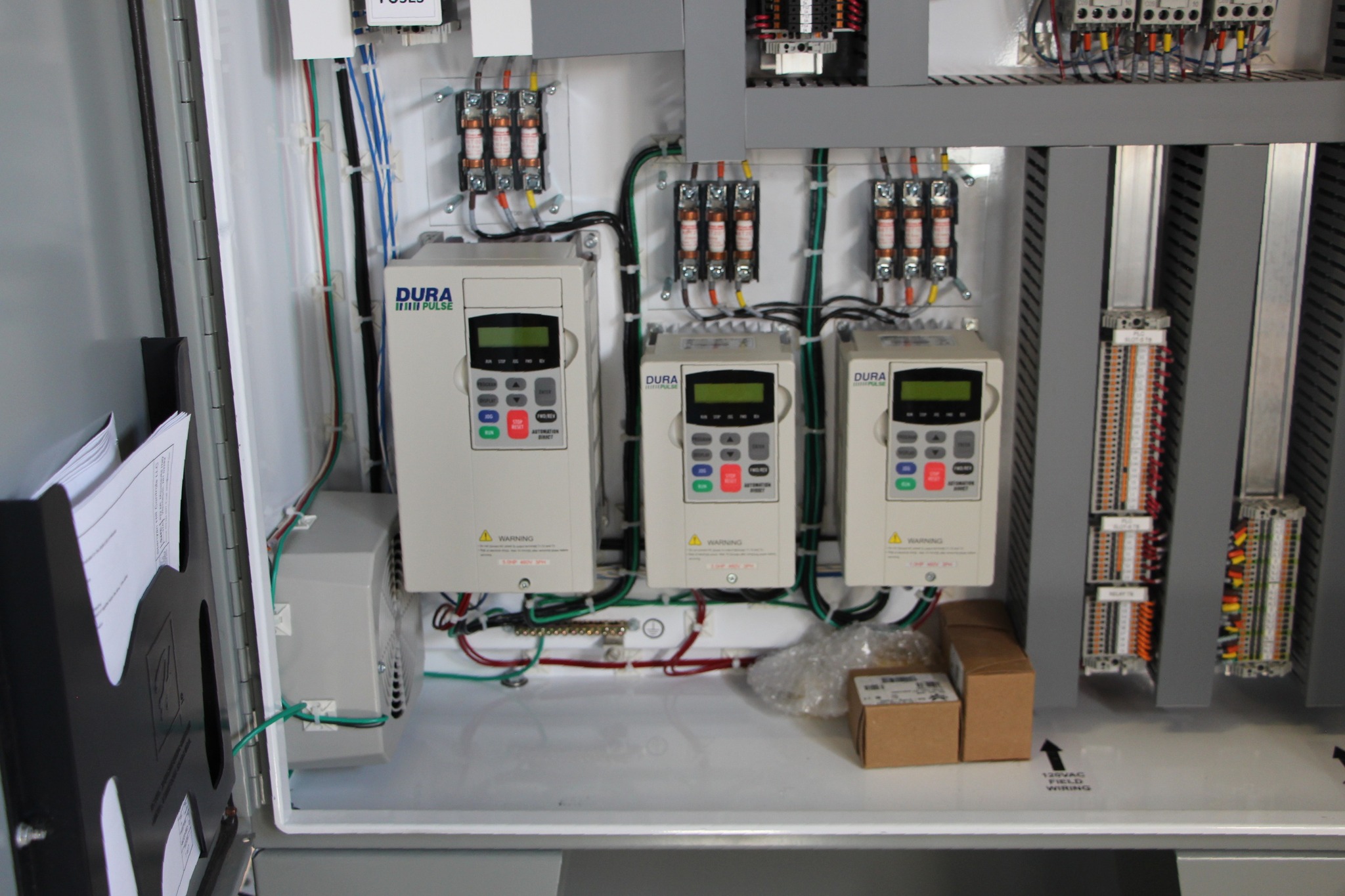

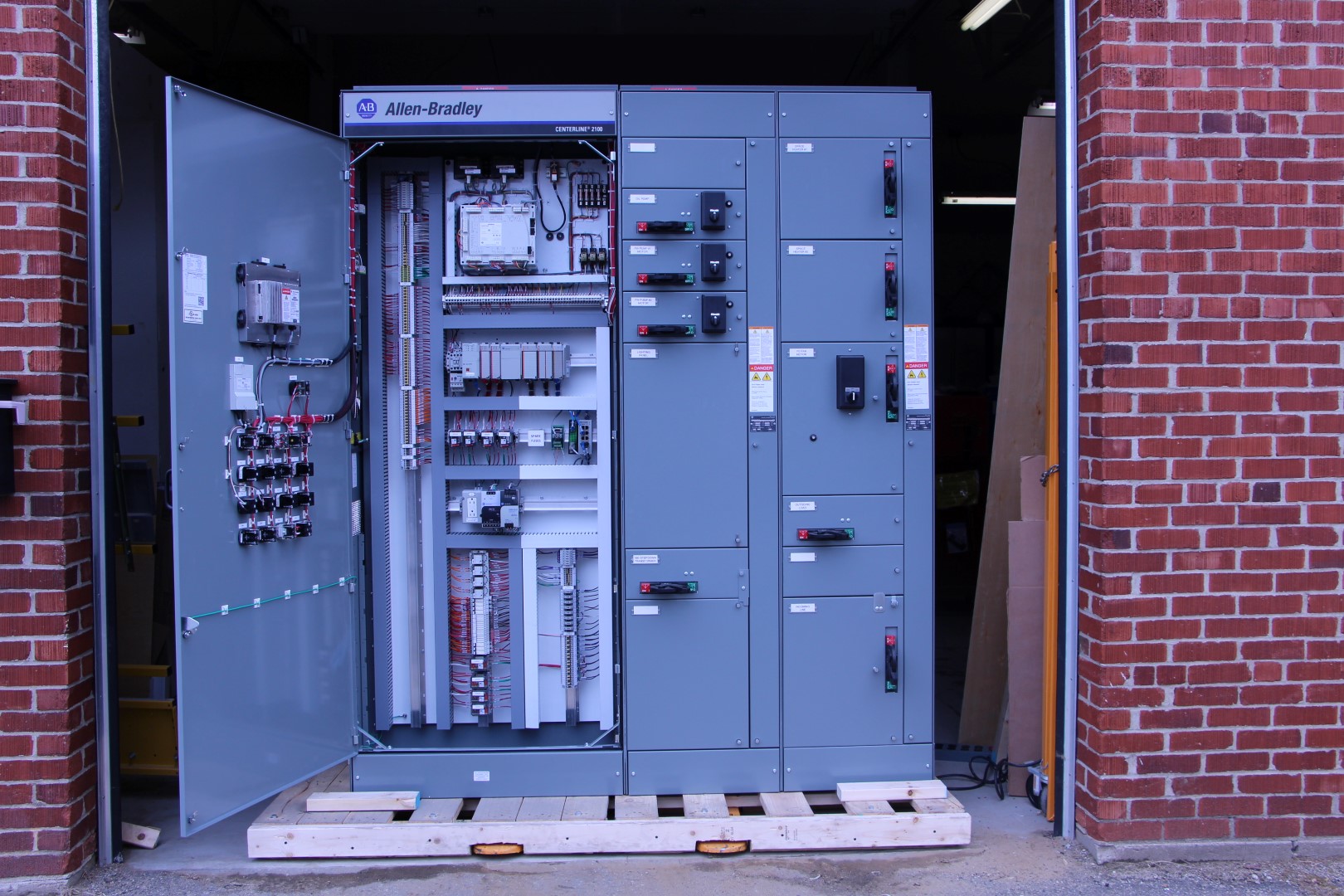

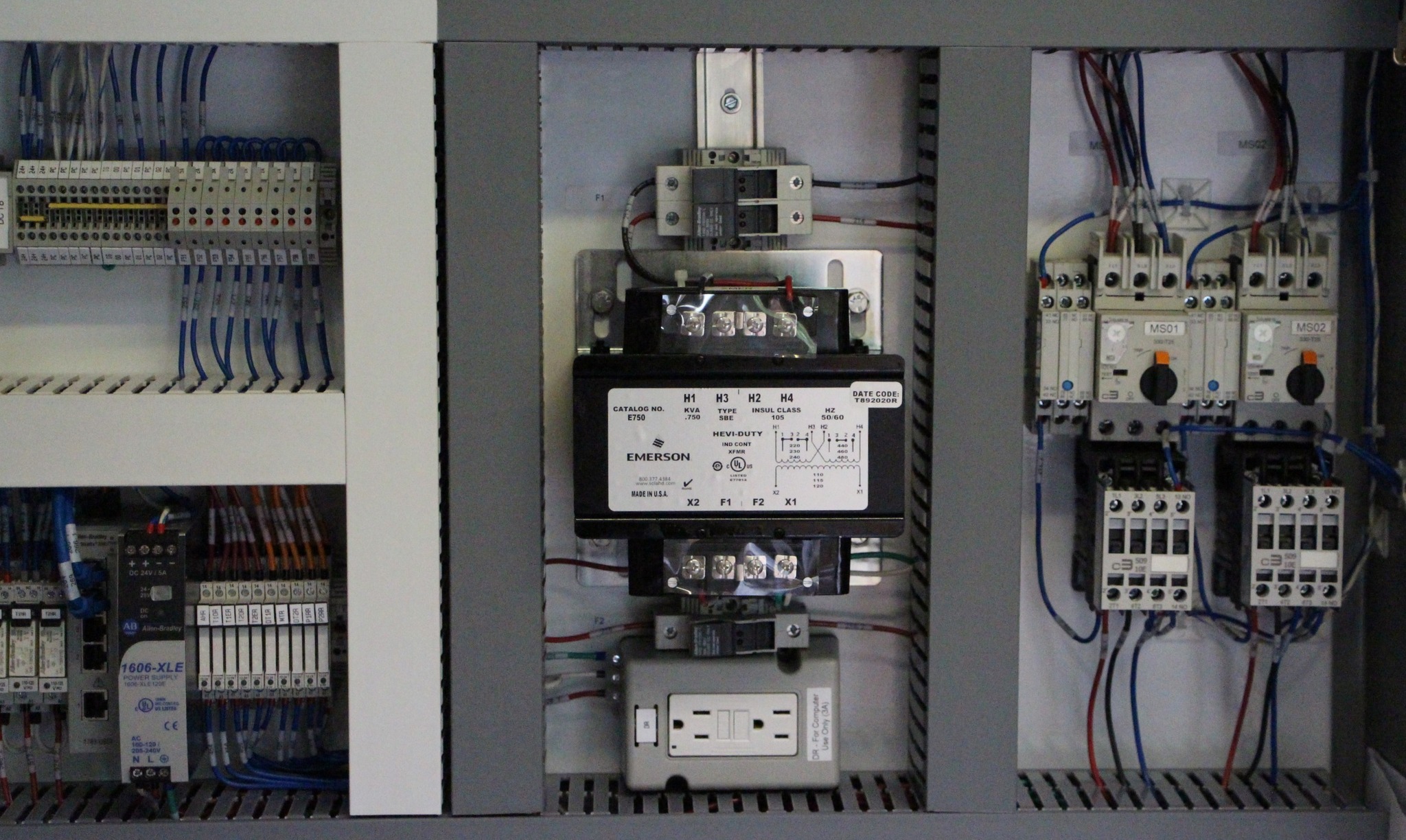

Эта панель управляет системой котла, работающего на дровах, она имеет семь трехфазных двигателей на 480 В, три из которых управляются частотно-регулируемым приводом.

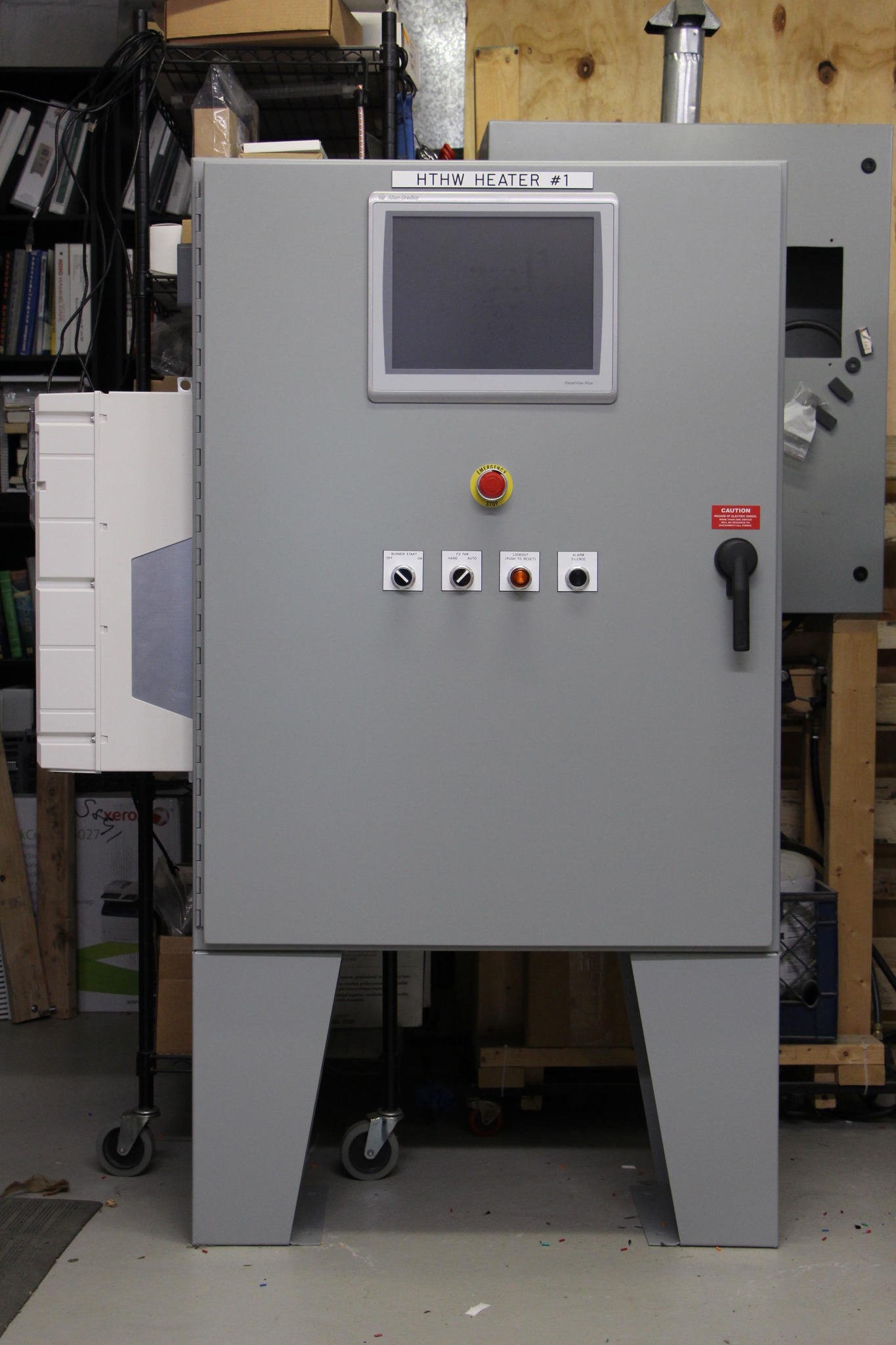

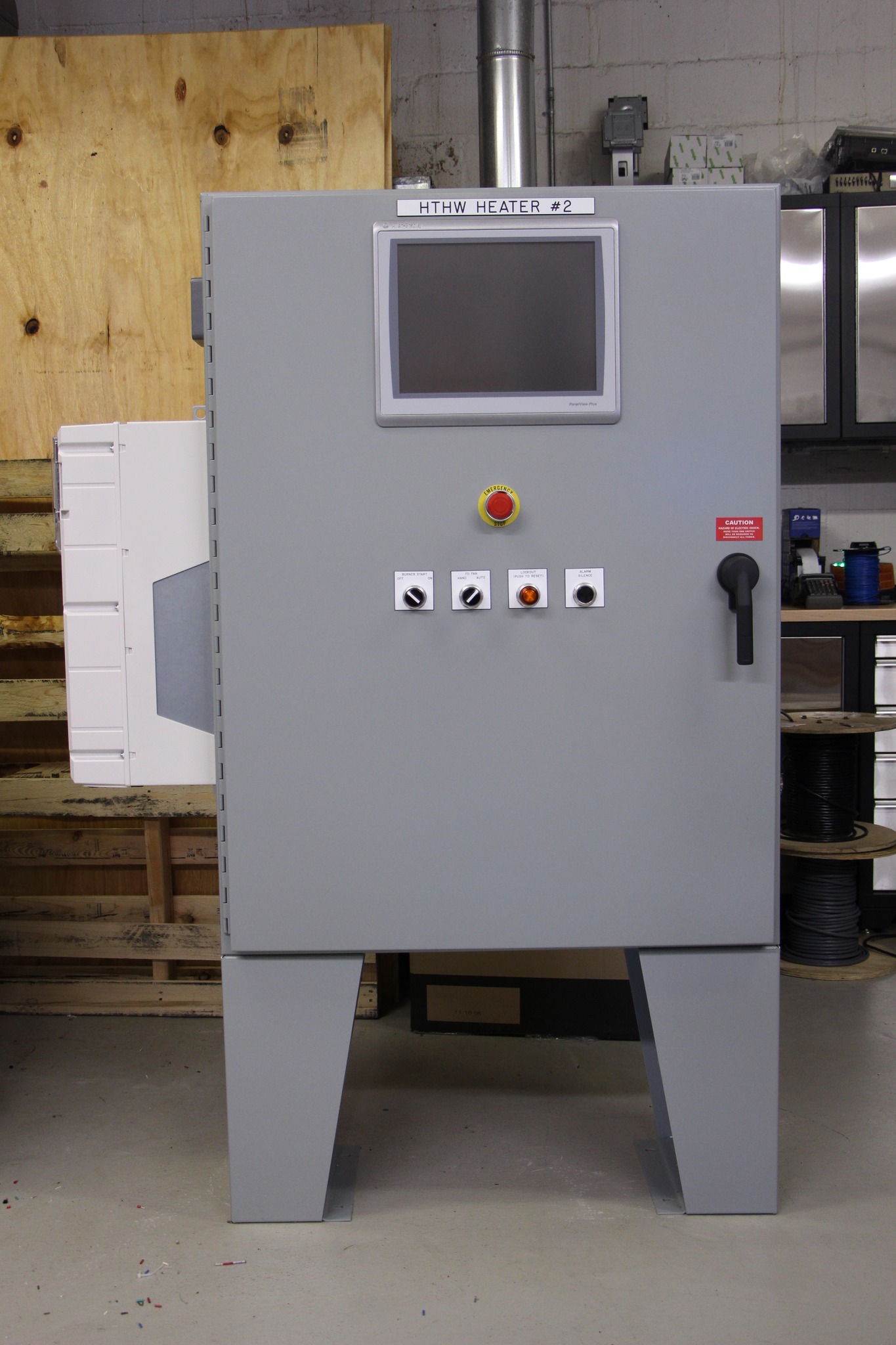

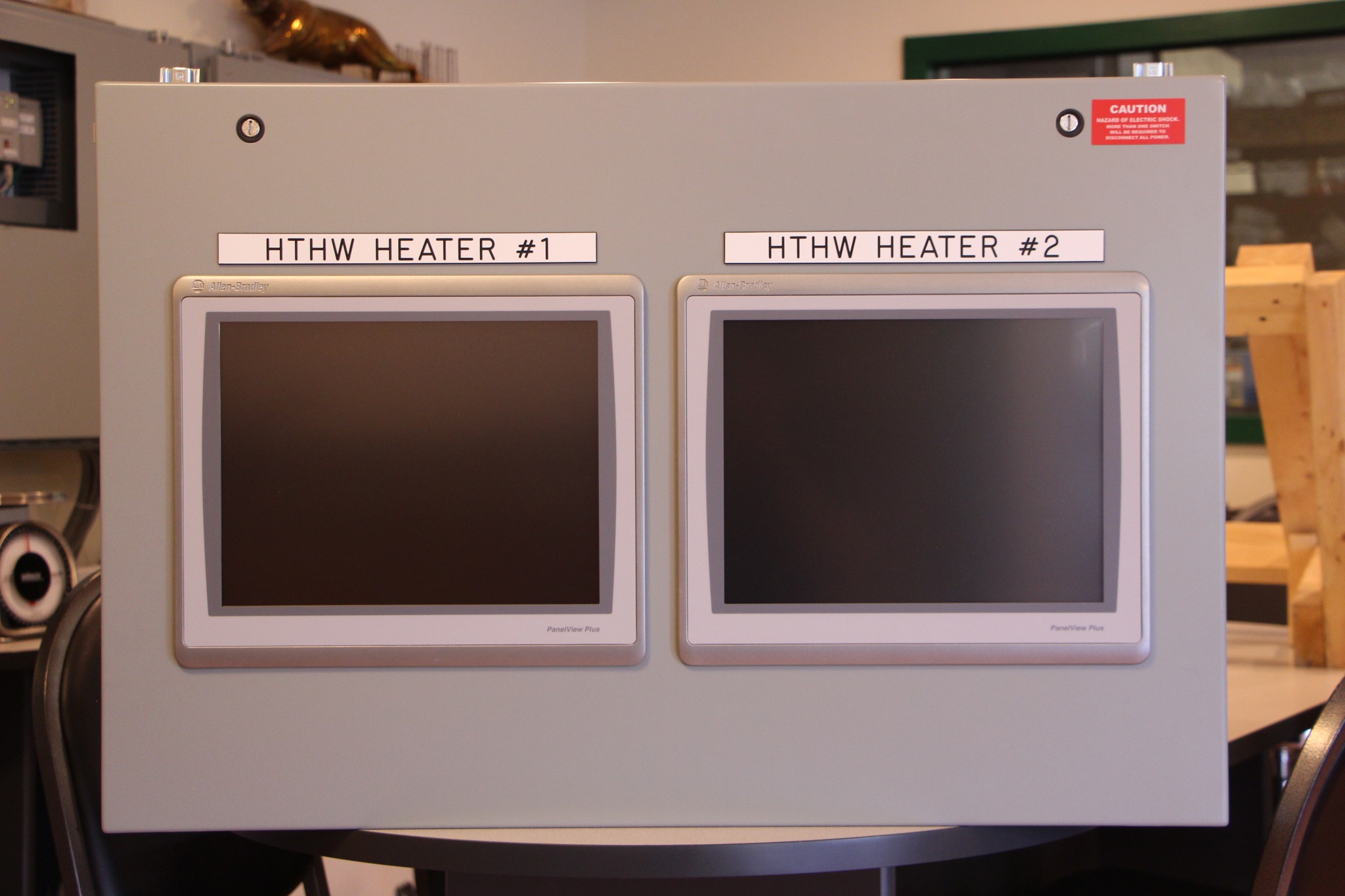

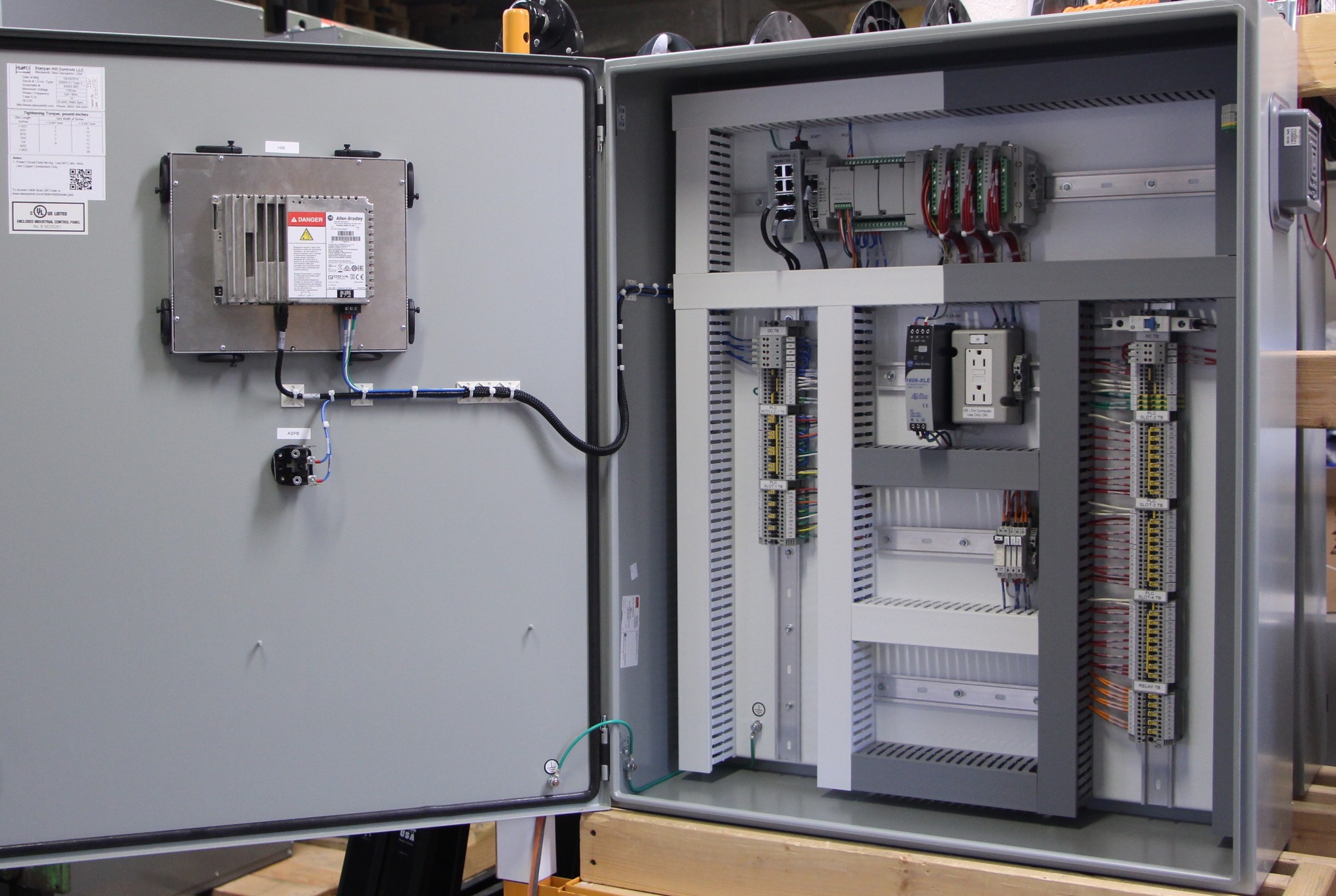

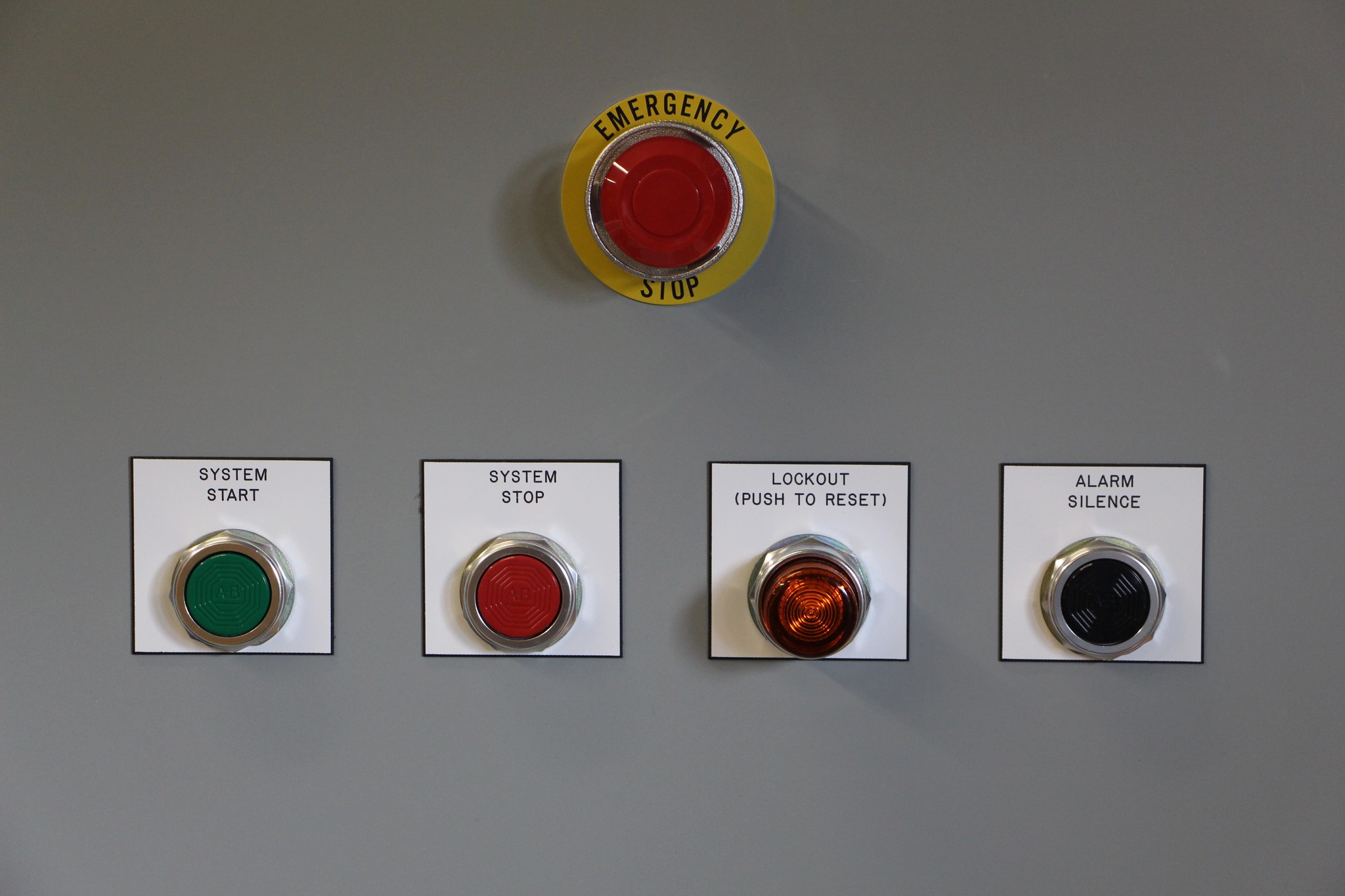

Обогреватель HTHW: Исправительное учреждение
Эта система обеспечивает контроль пламени для промышленного высокотемпературного генератора горячей воды (HTHWG).
BMS сопряжена с рядом концевых выключателей, датчиков пламени, пускателей двигателей, соленоидов, трансформаторов и предохранительных запорных клапанов.
Система управления горением предназначена для регулирования мощности горелки с использованием системы полного дозирования горения.

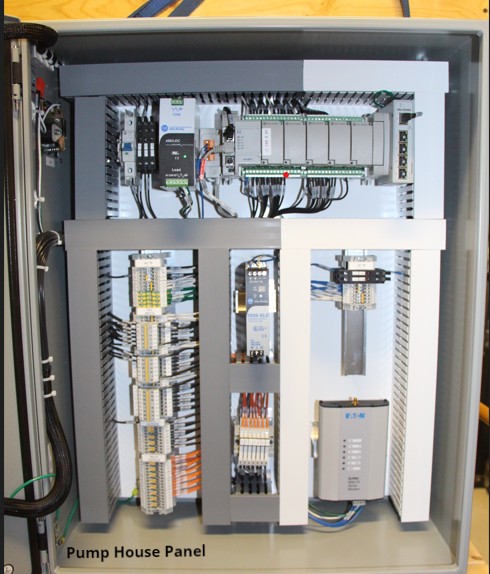

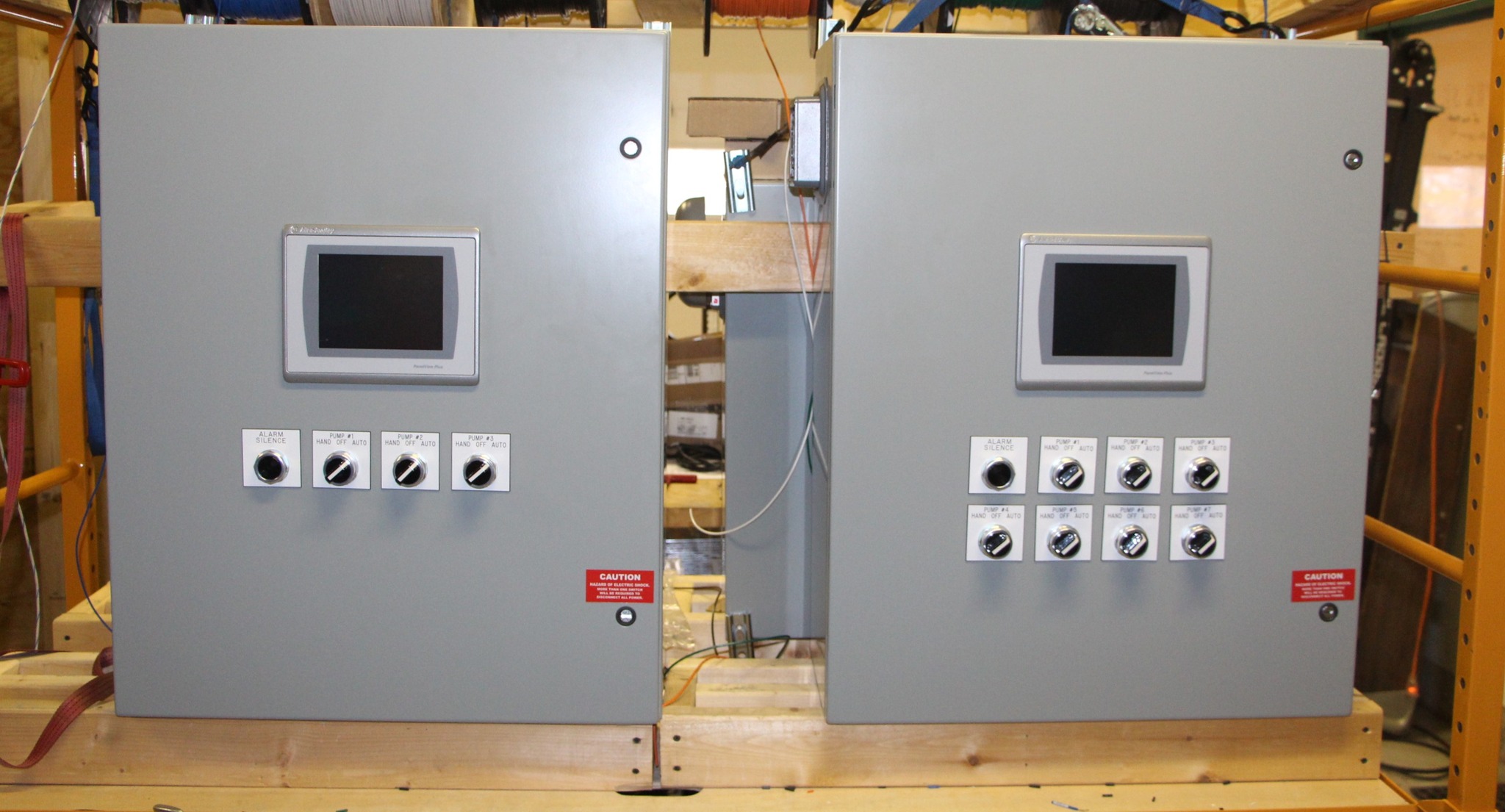

Управление скважинными насосами: общественная система водоснабжения

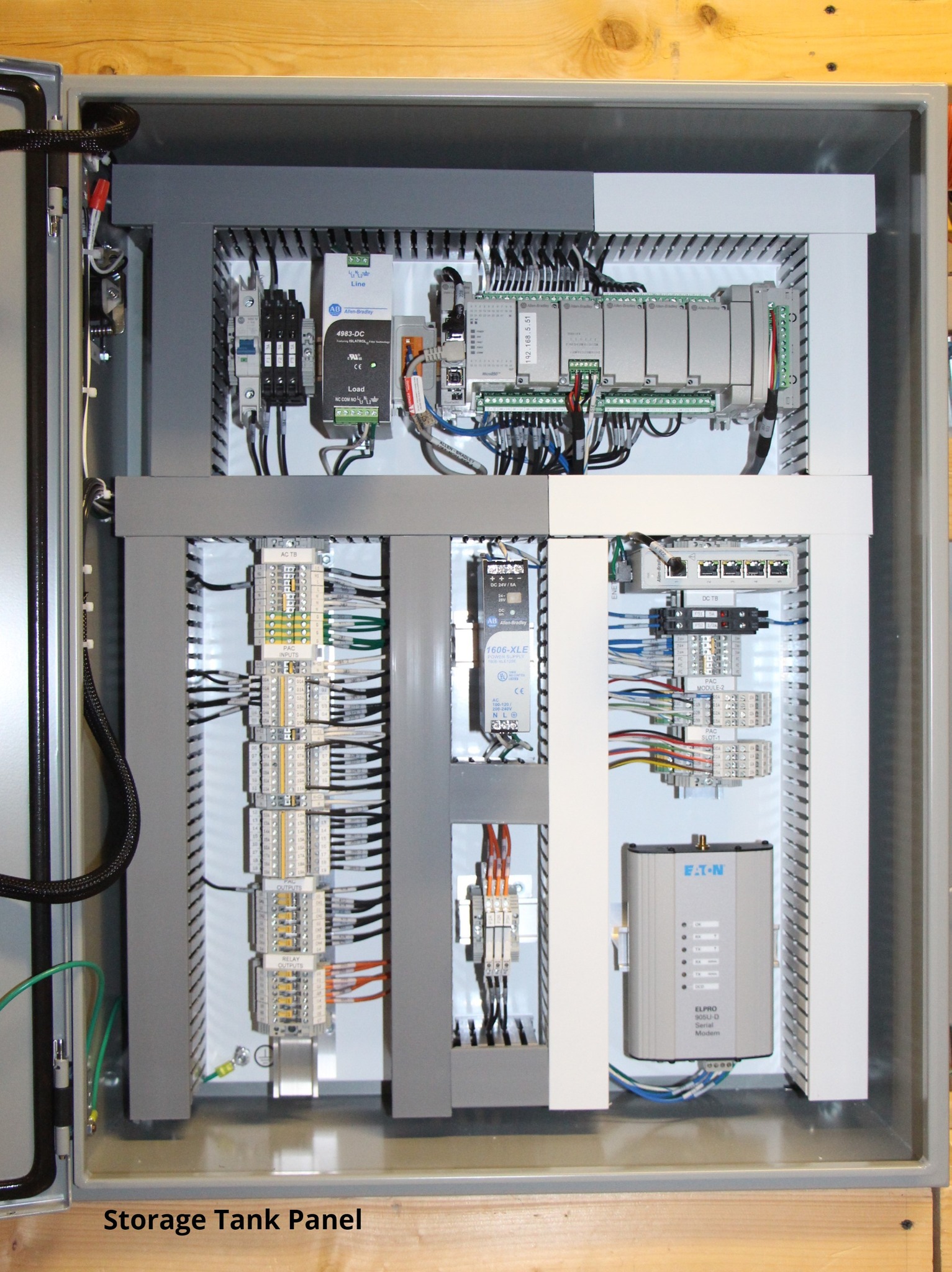

Органы управления скважинными насосами, состоящие из панели насосной станции и панели резервуара для хранения, соединенных между собой посредством беспроводной связи. Панель насосной станции управляет семью насосами, которые включаются и выключаются вместе, чтобы наполнить резервуар для воды емкостью 100 000 галлонов. В то время как панель резервуара-хранилища управляет тремя насосами с частотно-регулируемым приводом в последовательности опережения-запаздывания для поддержания давления воды в основных водопроводах.

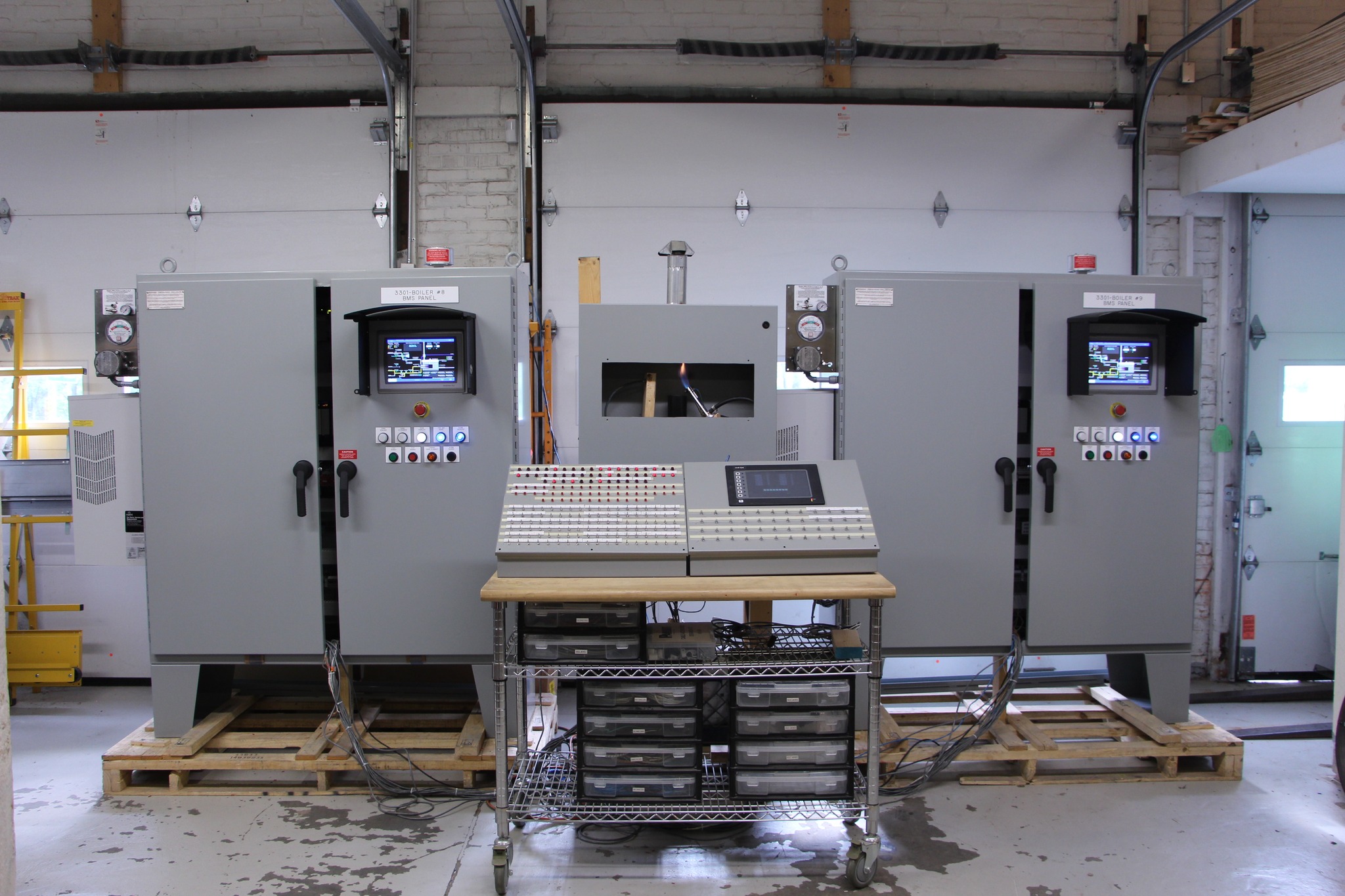

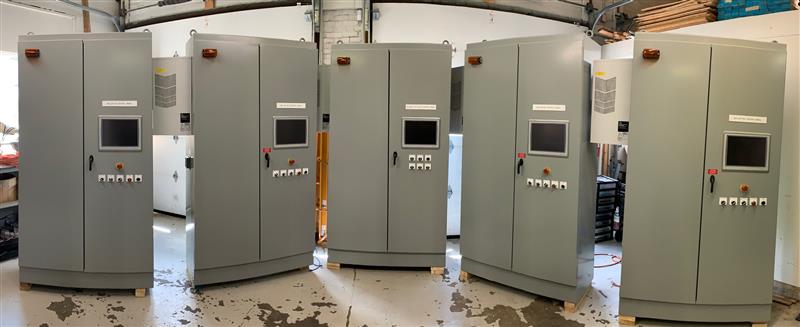

Управление котлами и Система общезаводского управления: Университет
Четыре панели управления котлом предназначены для двухтопливного режима, полностью дозированного управления горением и трехэлементной питательной воды. Панель Системы общезаводского управления контролирует последовательность опережения/запаздывания котла и насоса, давление в парораспределителе и контроль уровня в резервуарах. Все пять панелей оснащены контроллерами Allen-Bradley 5380 CompactLogix и парой резервных компьютеров SCADA для хранения всех исторических данных.
4 фото всего

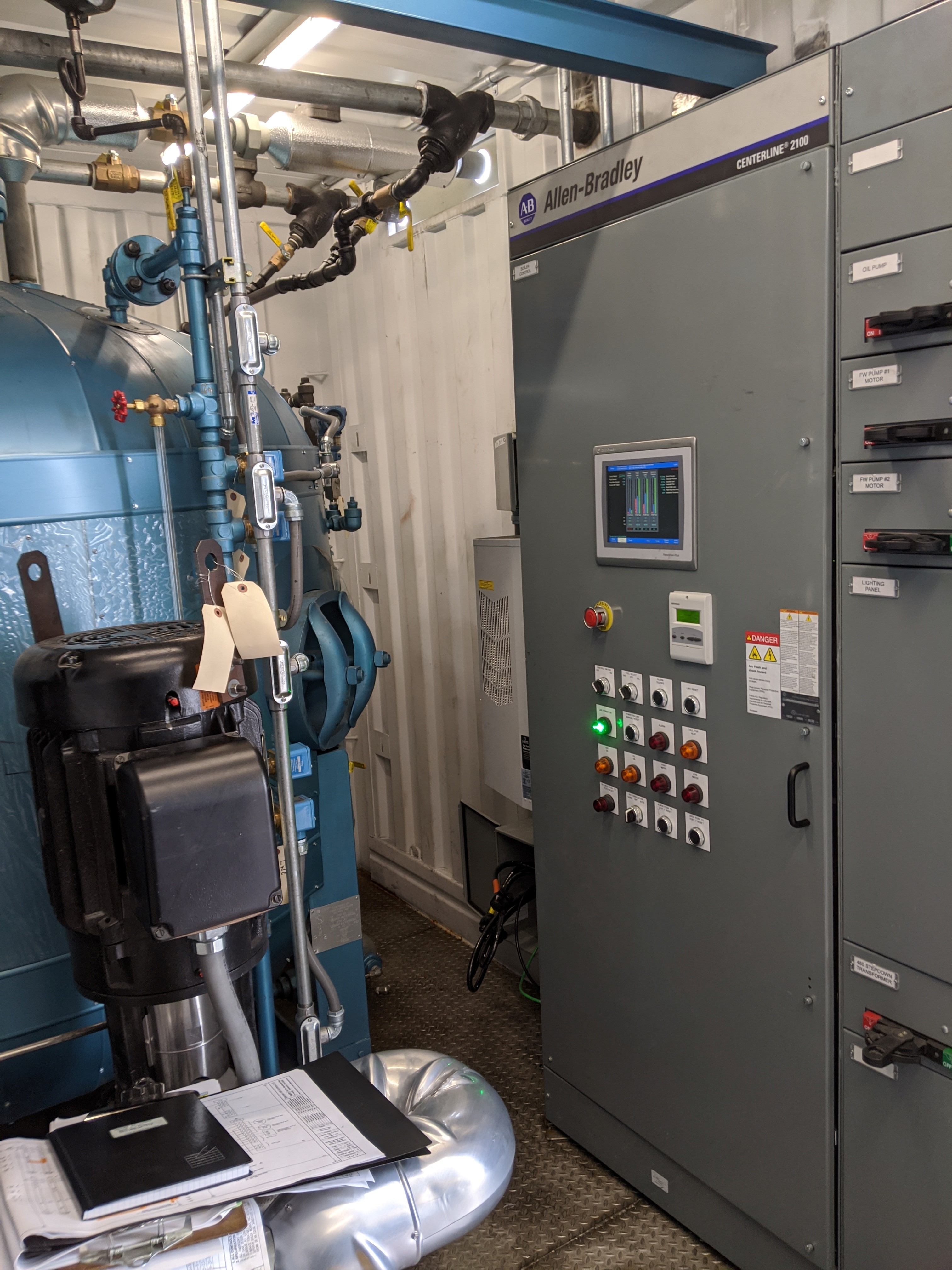

Панель мобильной котельной
Наши ребята из Станьян-Хилл построили эту панель для мобильной котельной мощностью 1000 л.с.
Мобильные котельные – отличное решение на случай плановых/внеплановых простоев, задержек проектов или стихийных бедствий.
Этот пульт управляет всеми функциями котельной, даже собственным отоплением и вентиляцией котельных.
Прочный, упакован в 53-футовый прицеп.

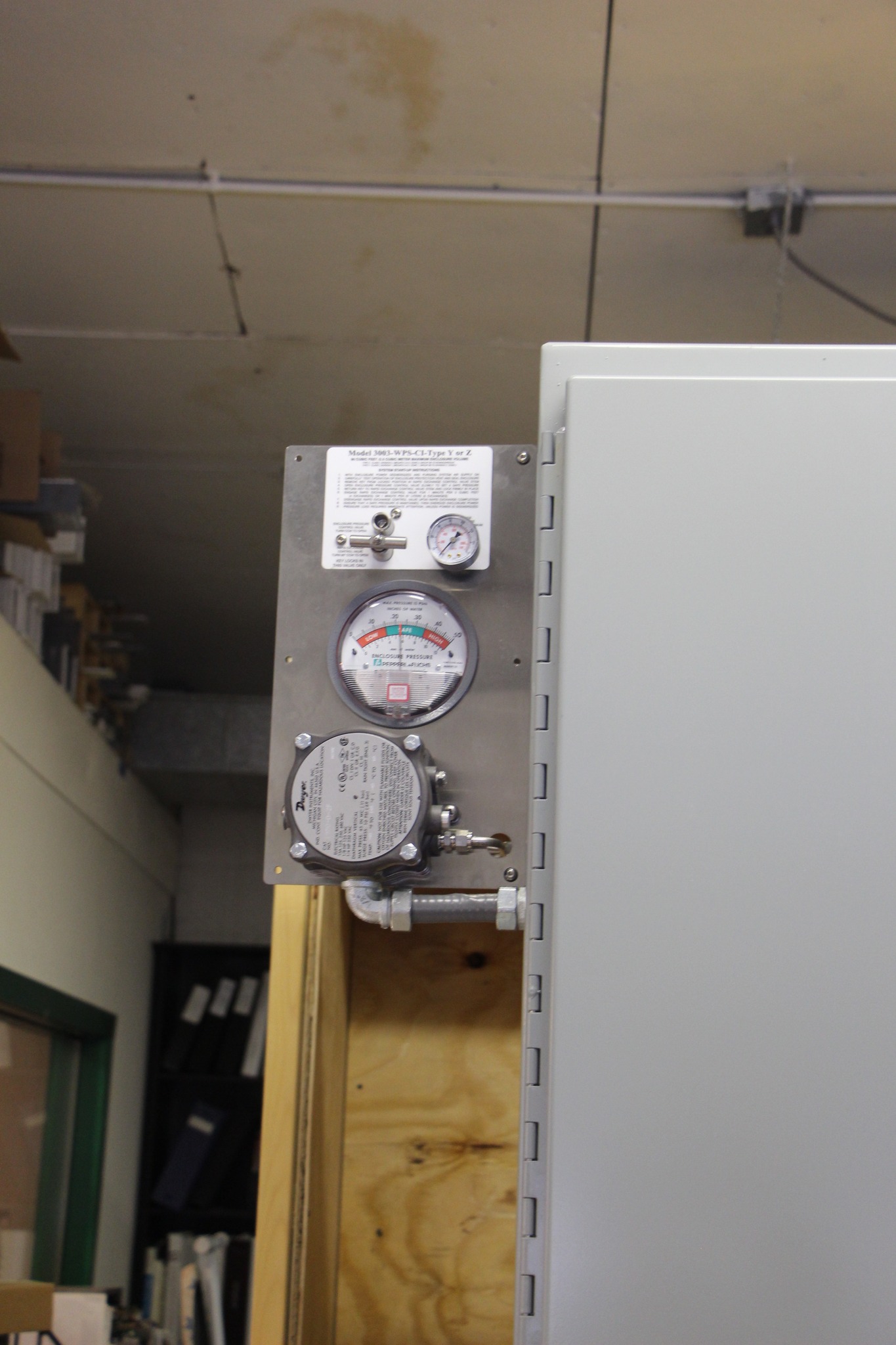

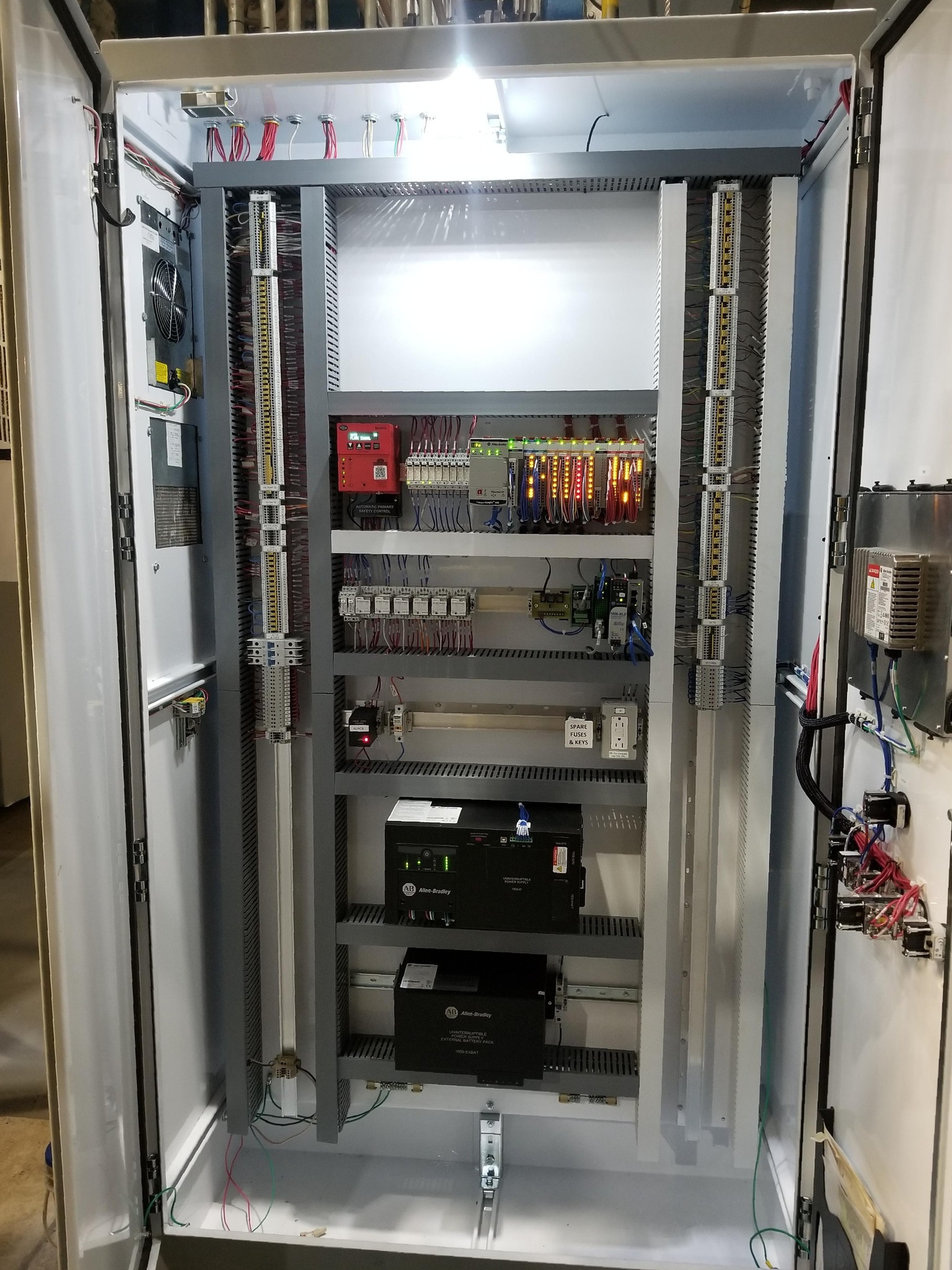

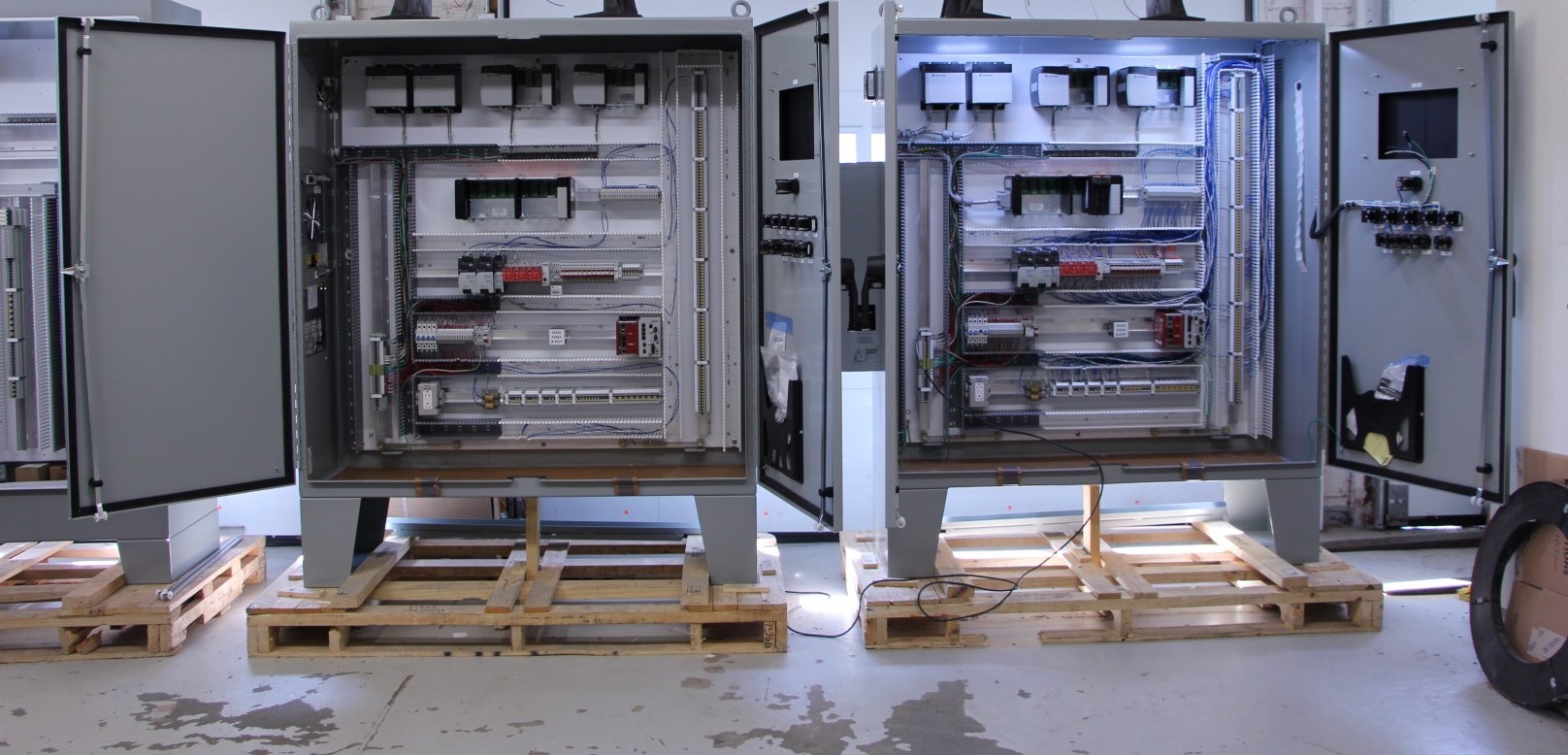

Панели управления BMS: нефтеперерабатывающий завод

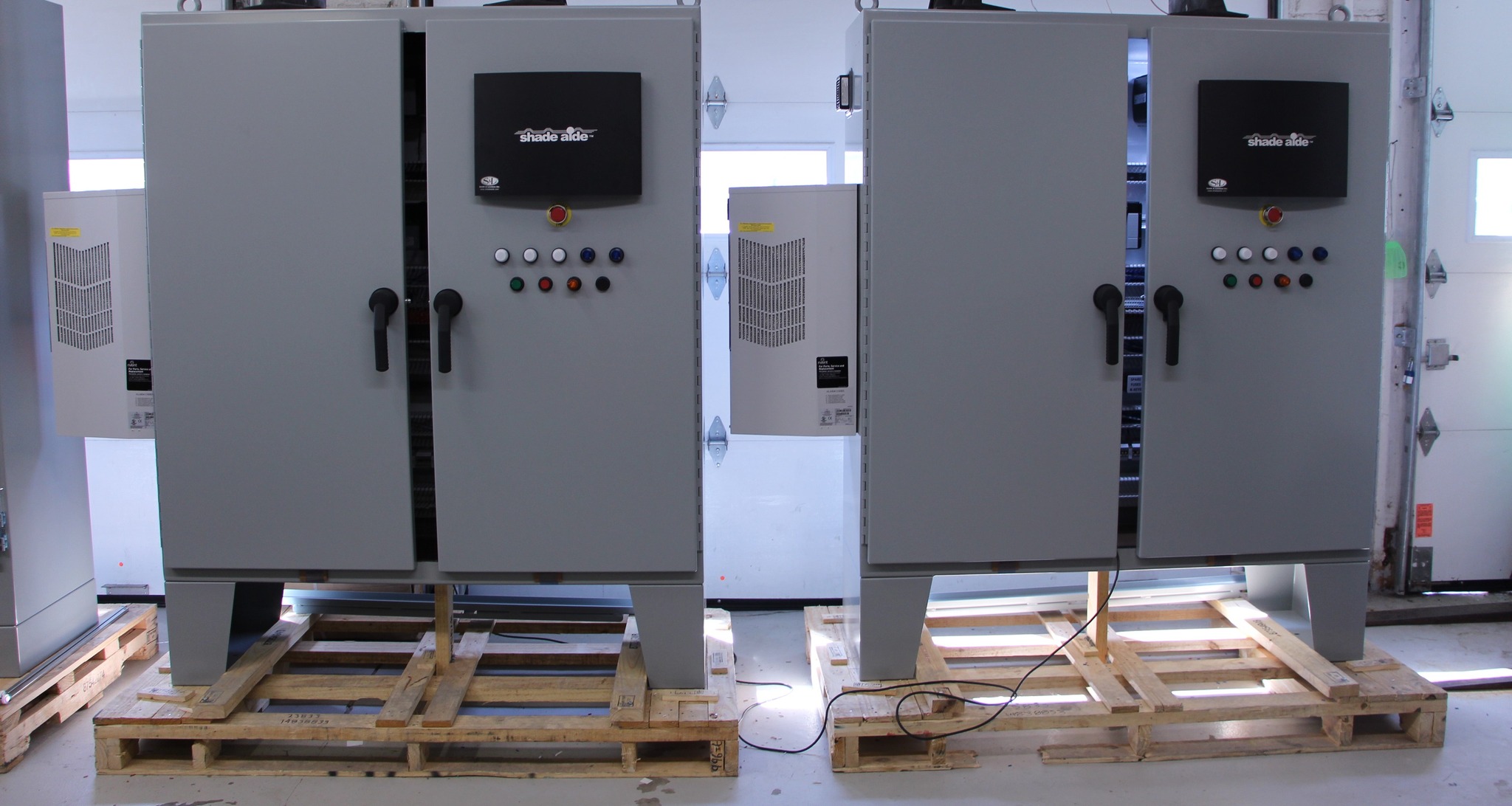

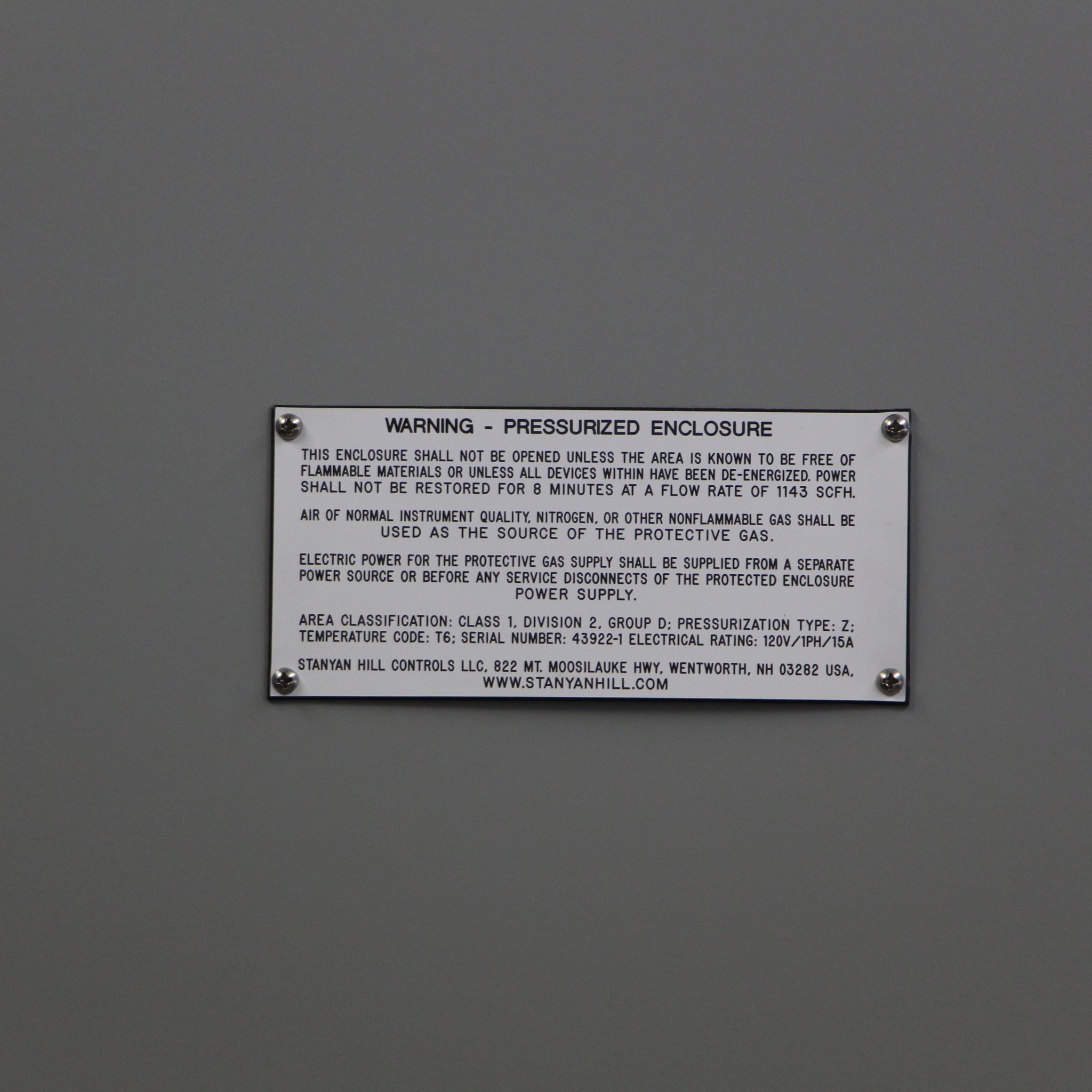

Мы построили, запрограммировали и протестировали две идентичные панели управления BMS класса 1, раздела 2, внесенные в список опасных зон UL.

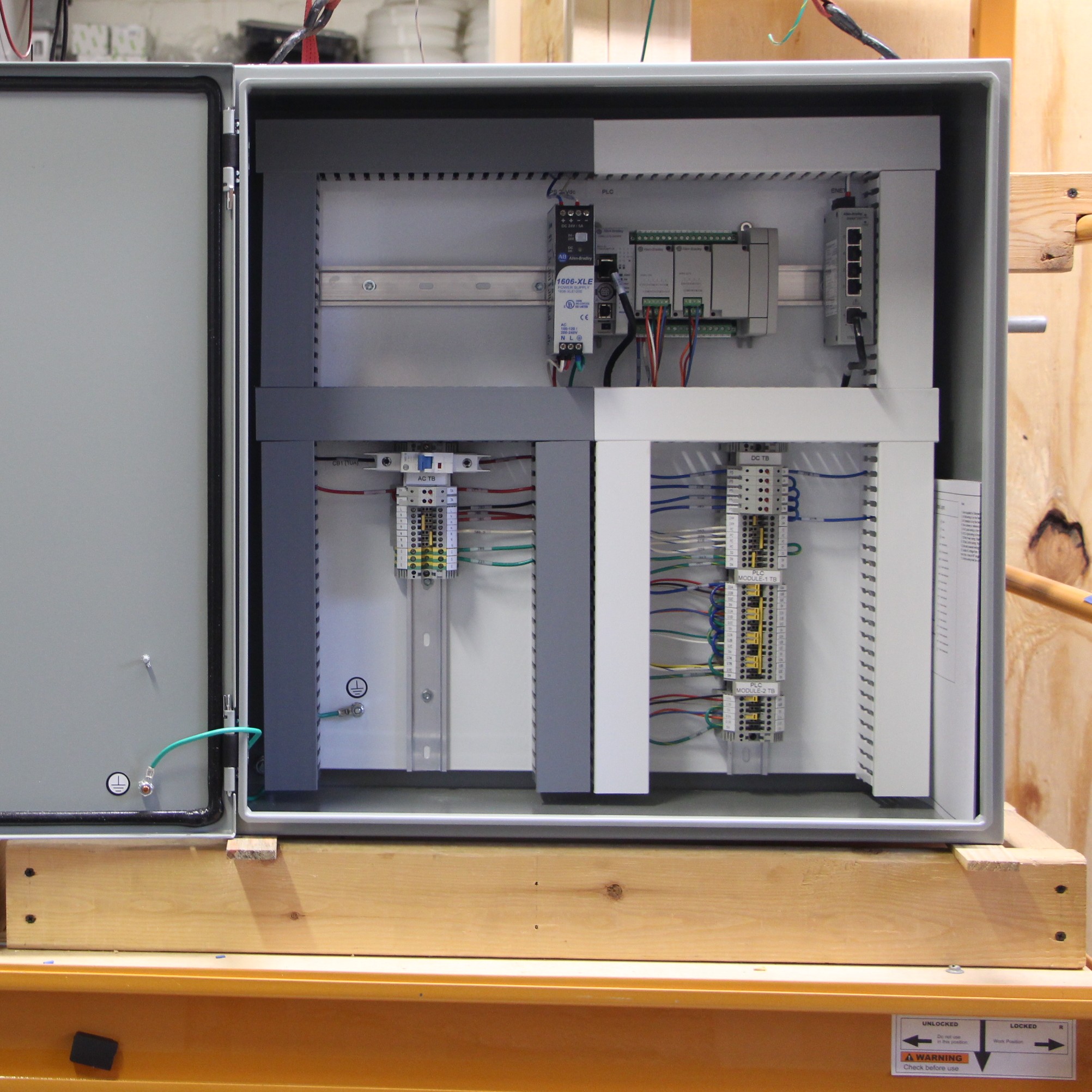

Мастер установки, питательная вода и BMS/CCS Управление котлами Панели: Медицинский центр
Plant Master, питательная вода и три идентичные панели управления котлом BMS/CCS
6 фото всего

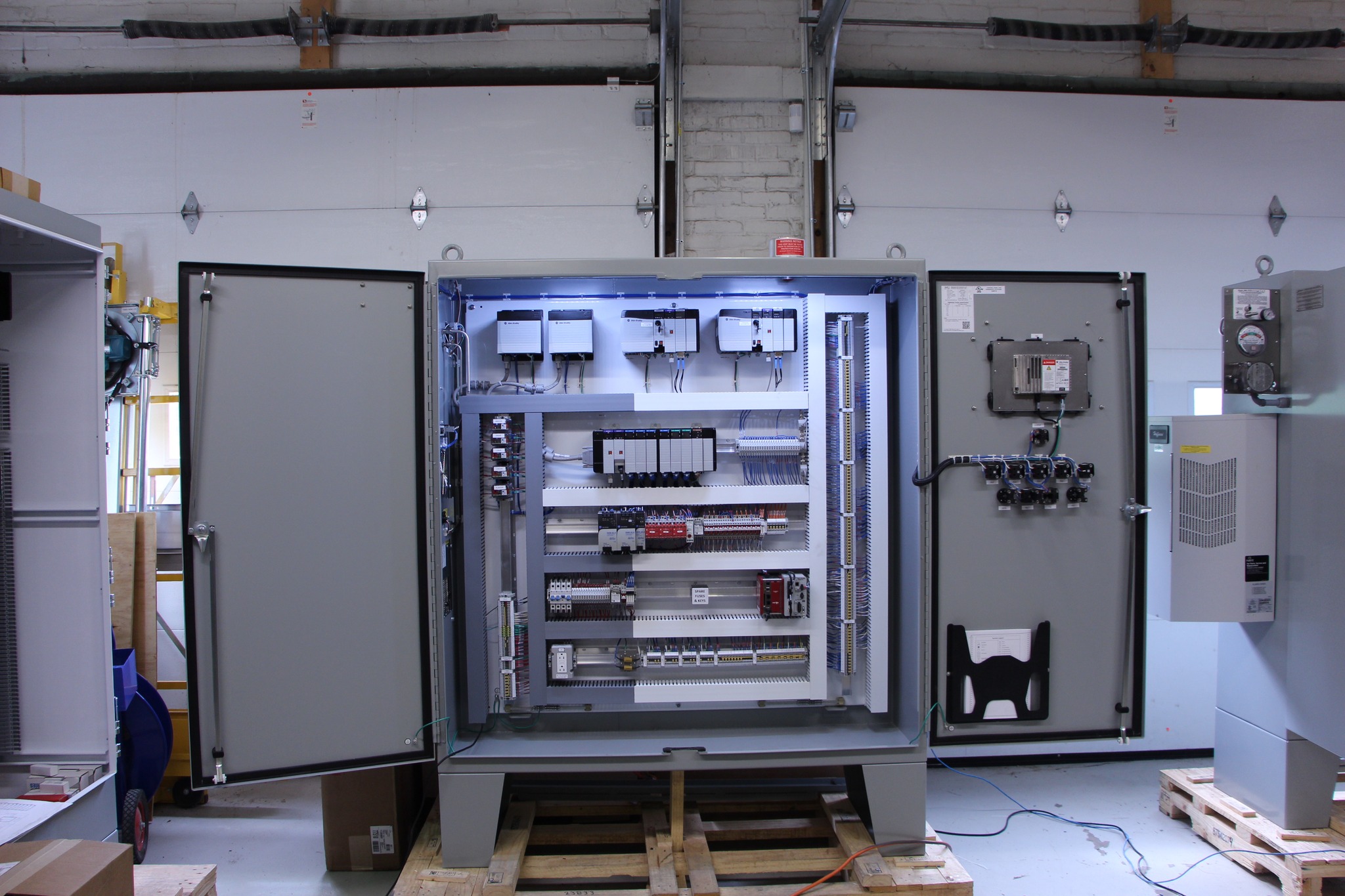

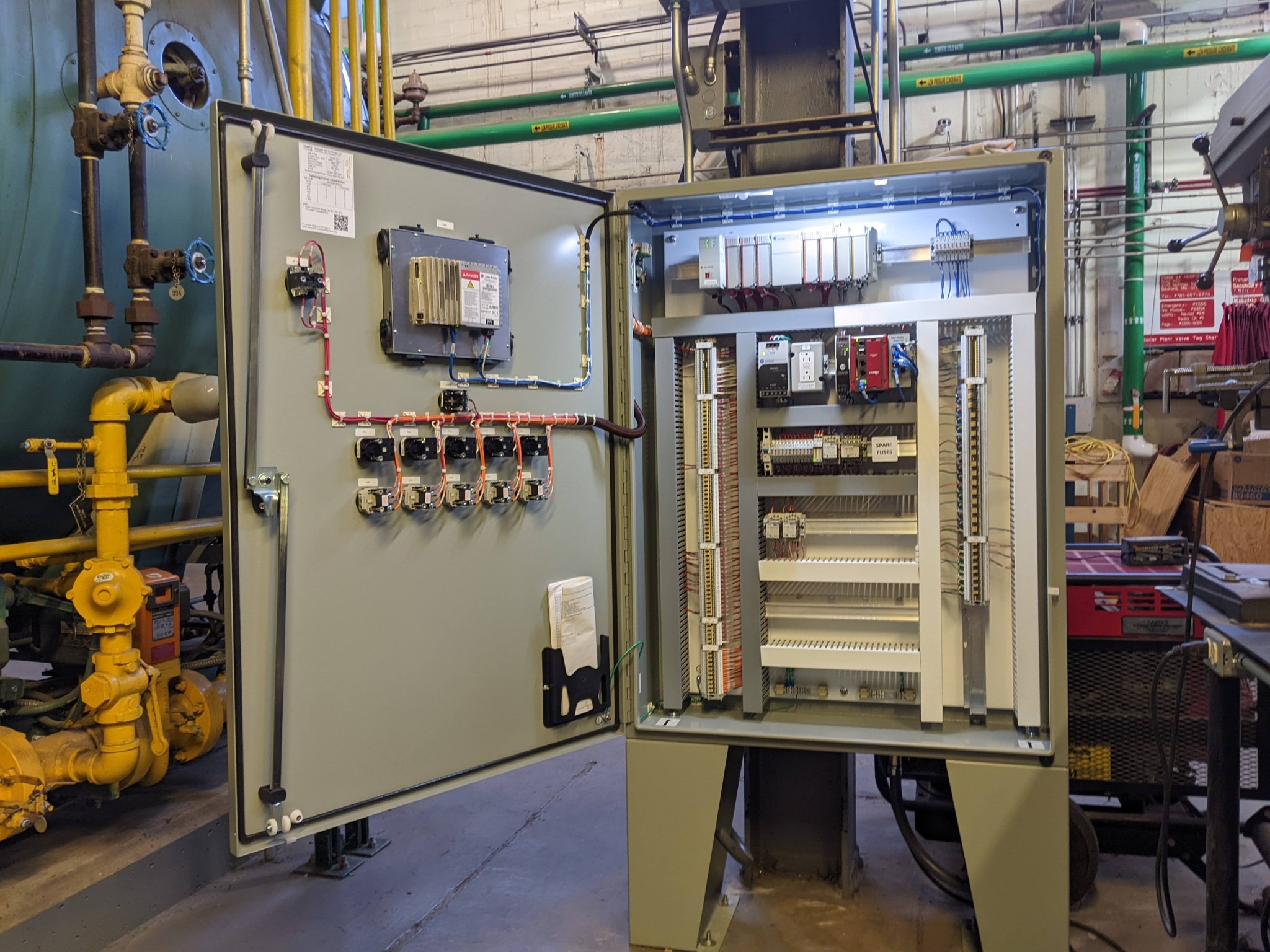

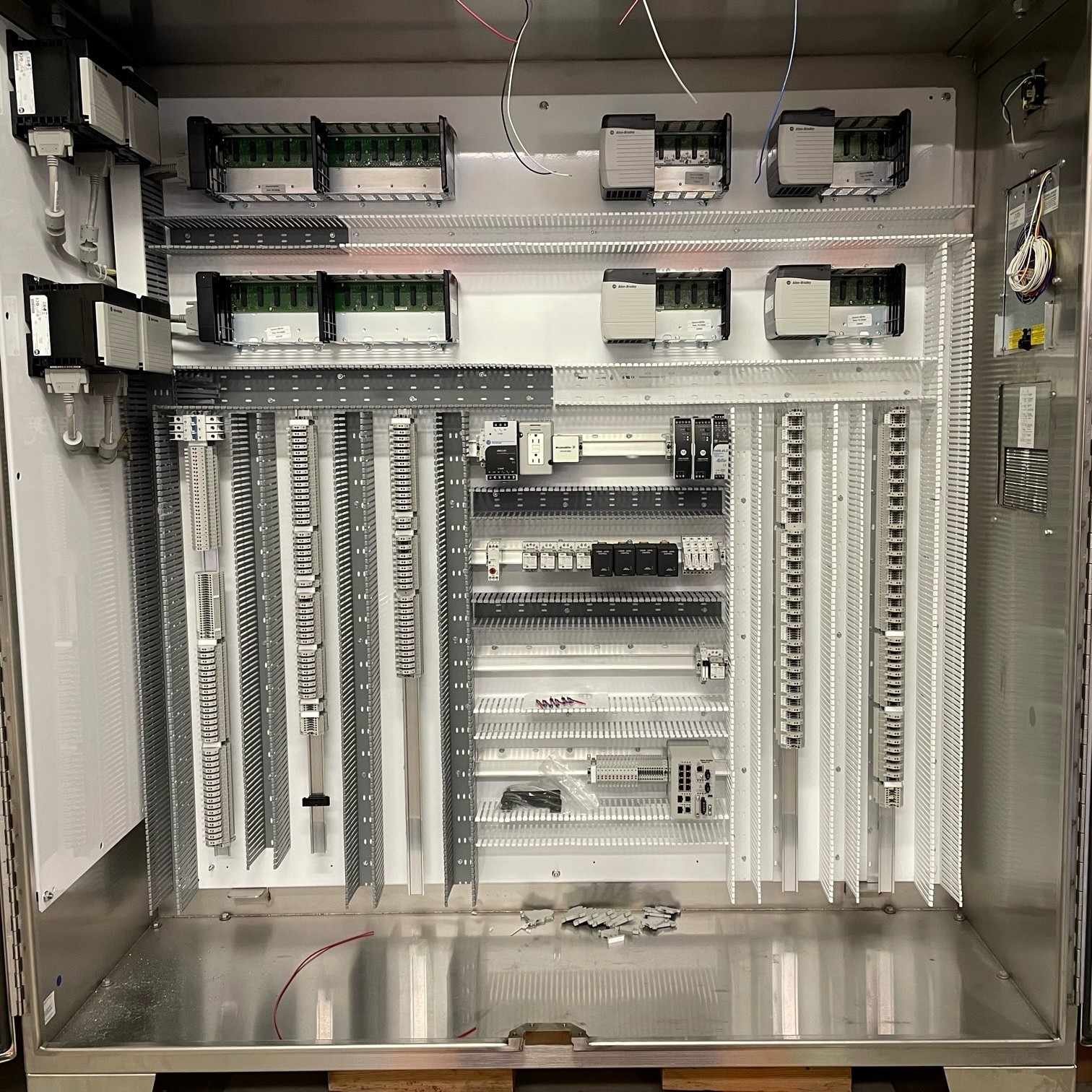

Управление котлами: Университет
Одна из двух идентичных панелей управления BMS/CCS. Помогая снизить выбросы NOx, каждый блок управляет системой SCR (селективного каталитического восстановления). Встроенный блок кондиционирования воздуха обеспечивает прохладу резервных ПЛК, а ОГРОМНЫЙ 19-дюймовый сенсорный экран Allen Bradley PanelView Plus HMI позволяет держать важную информацию под рукой.
4 фото всего

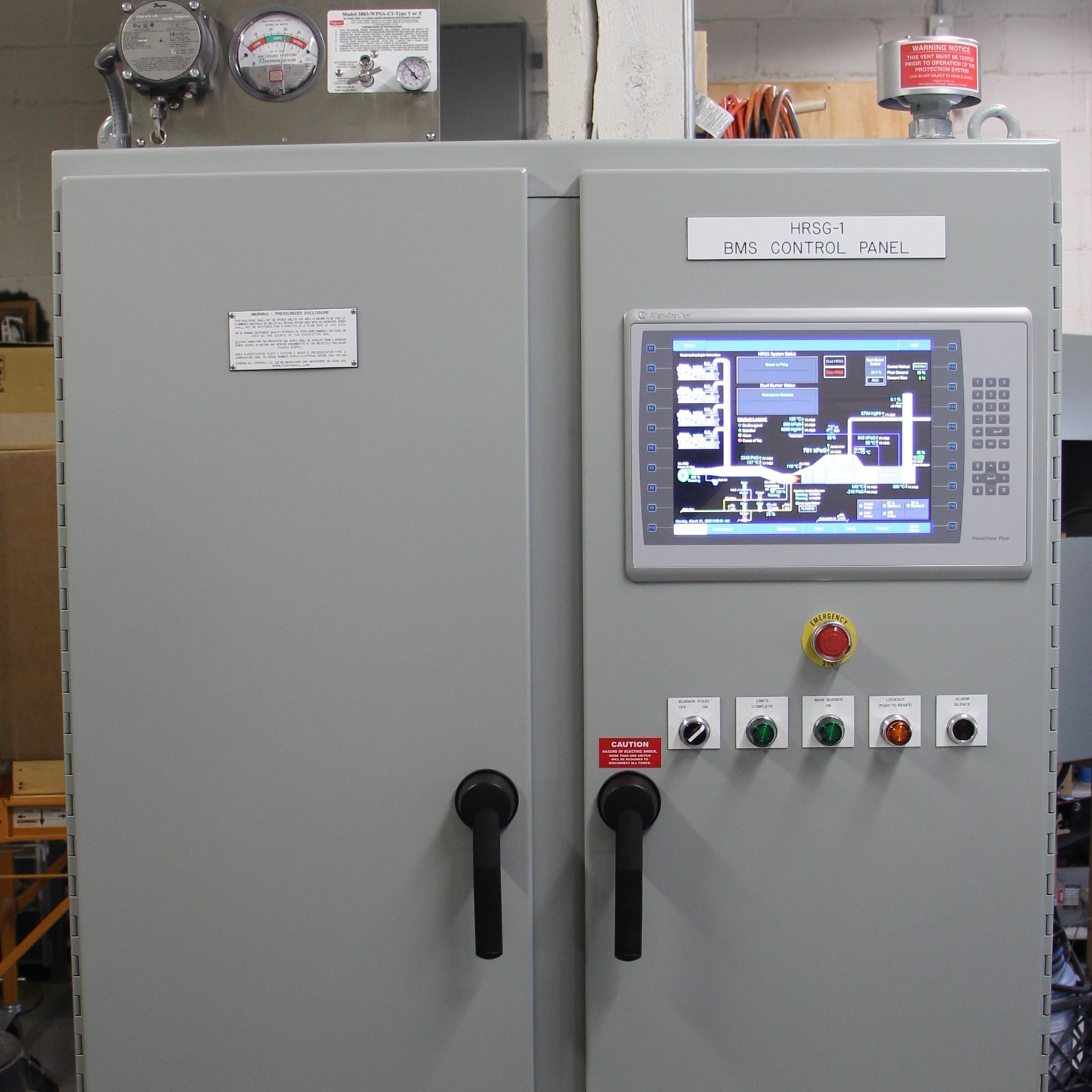

BMS/CCS Управление котлами Панель: Япония
Эта система обеспечивает безопасность пламени и контроль горения канальной горелки в КУ (парогенераторе с рекуперацией тепла). В котел-утилизатор подаются выхлопные газы от четырех генераторов.

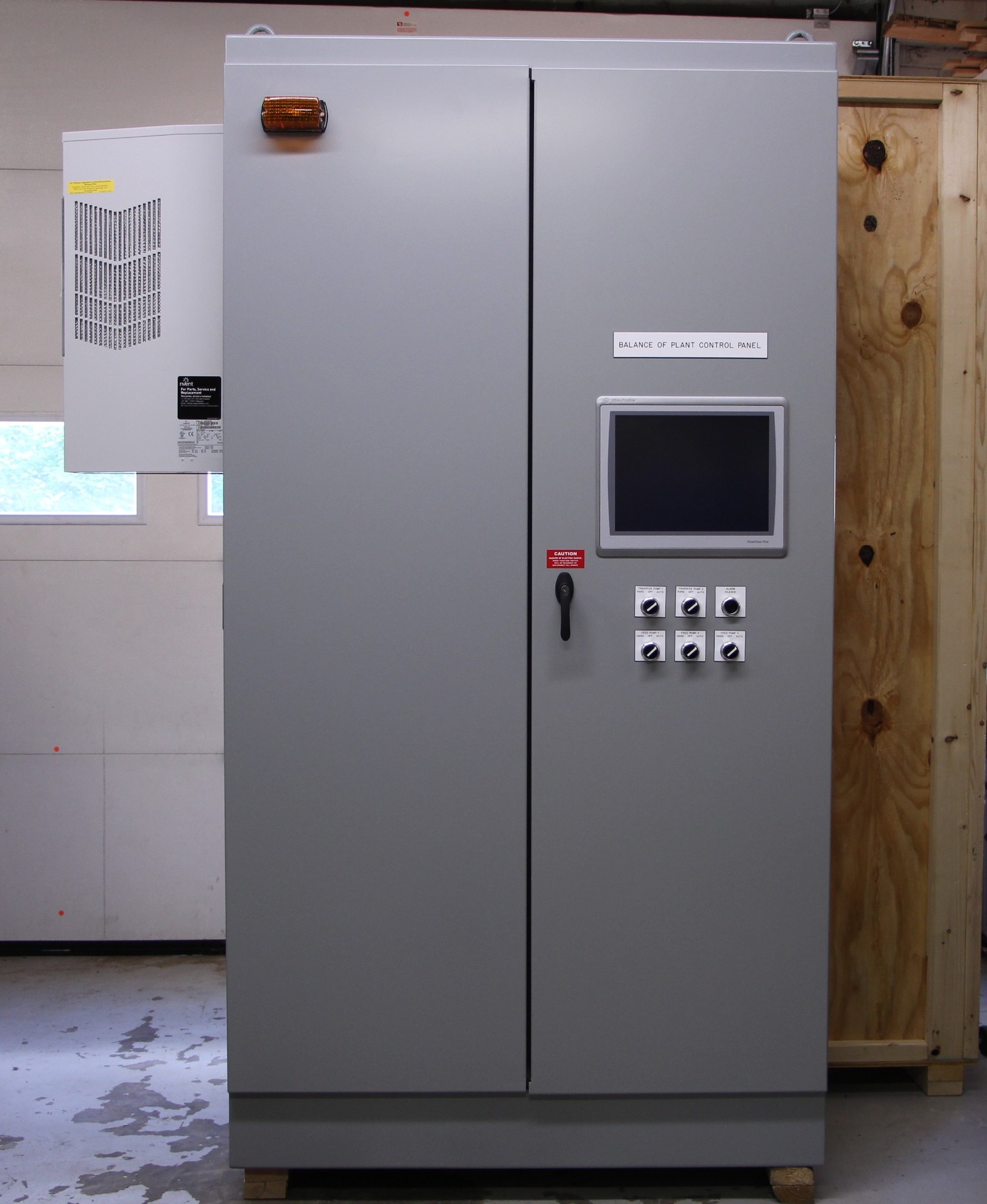

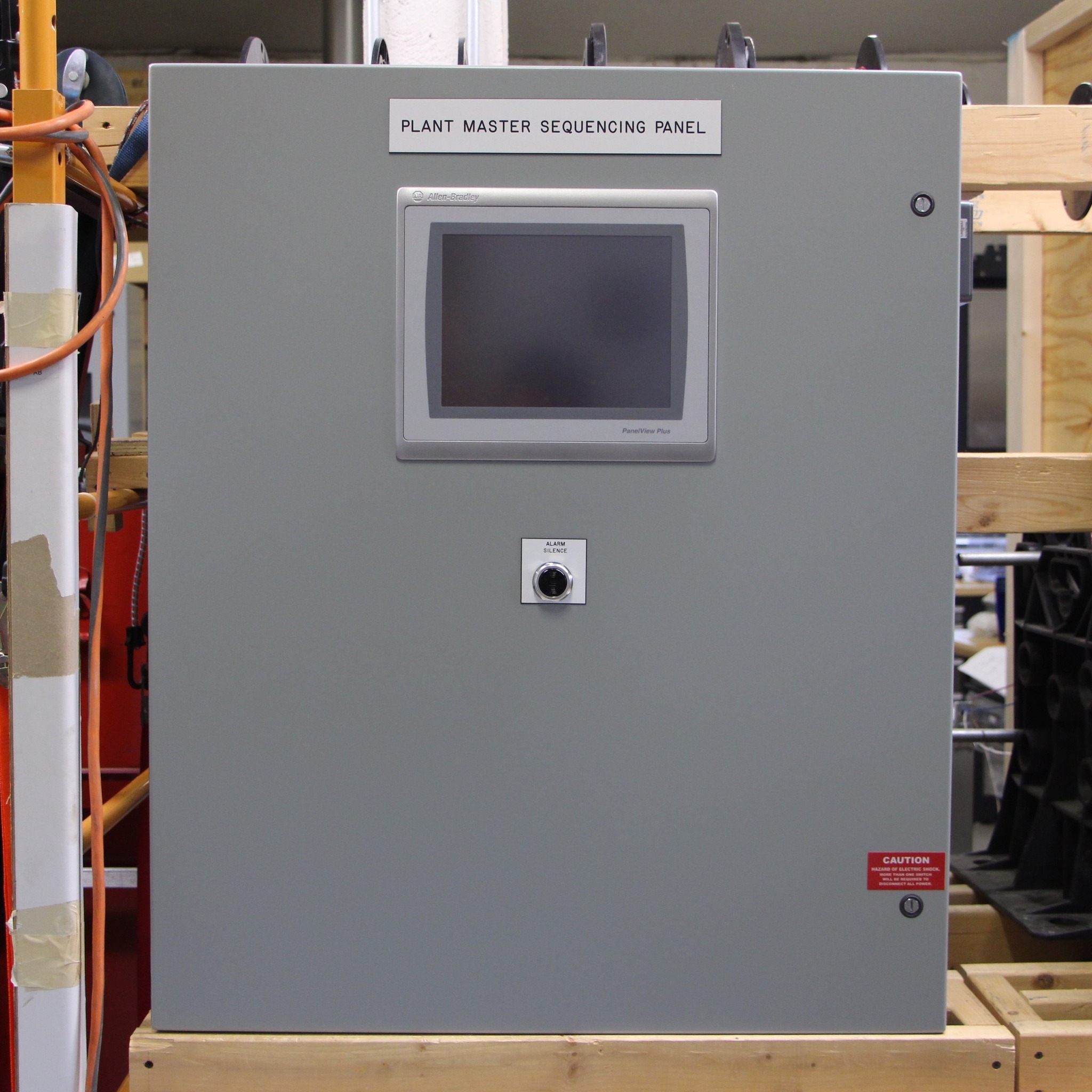

Система общезаводского управления: Исправительное учреждение
Вот одна из наших Систем общезаводского управления, отправленная в исправительное учреждение. В настоящее время система обеспечивает безупречный контроль над следующими системами:
- Последовательность включения и запаздывания трех котлов и контроль скорости горения.
- Последовательность опережения/запаздывания пяти питательных насосов котла и контроль скорости.
- Контроль уровня в резервуаре для конденсата.
- Контроль уровня в баке деаэратора.
- Контроль температуры теплообменника.
- Регулирование расхода и температуры воздуха (приточные и вытяжные вентиляторы).
Любой завод, большой или маленький, может получить выгоду от системы общезаводского управления ГИЛЬФАНОВ ЭДУАРД РУСТАМОВИЧ (ИП).

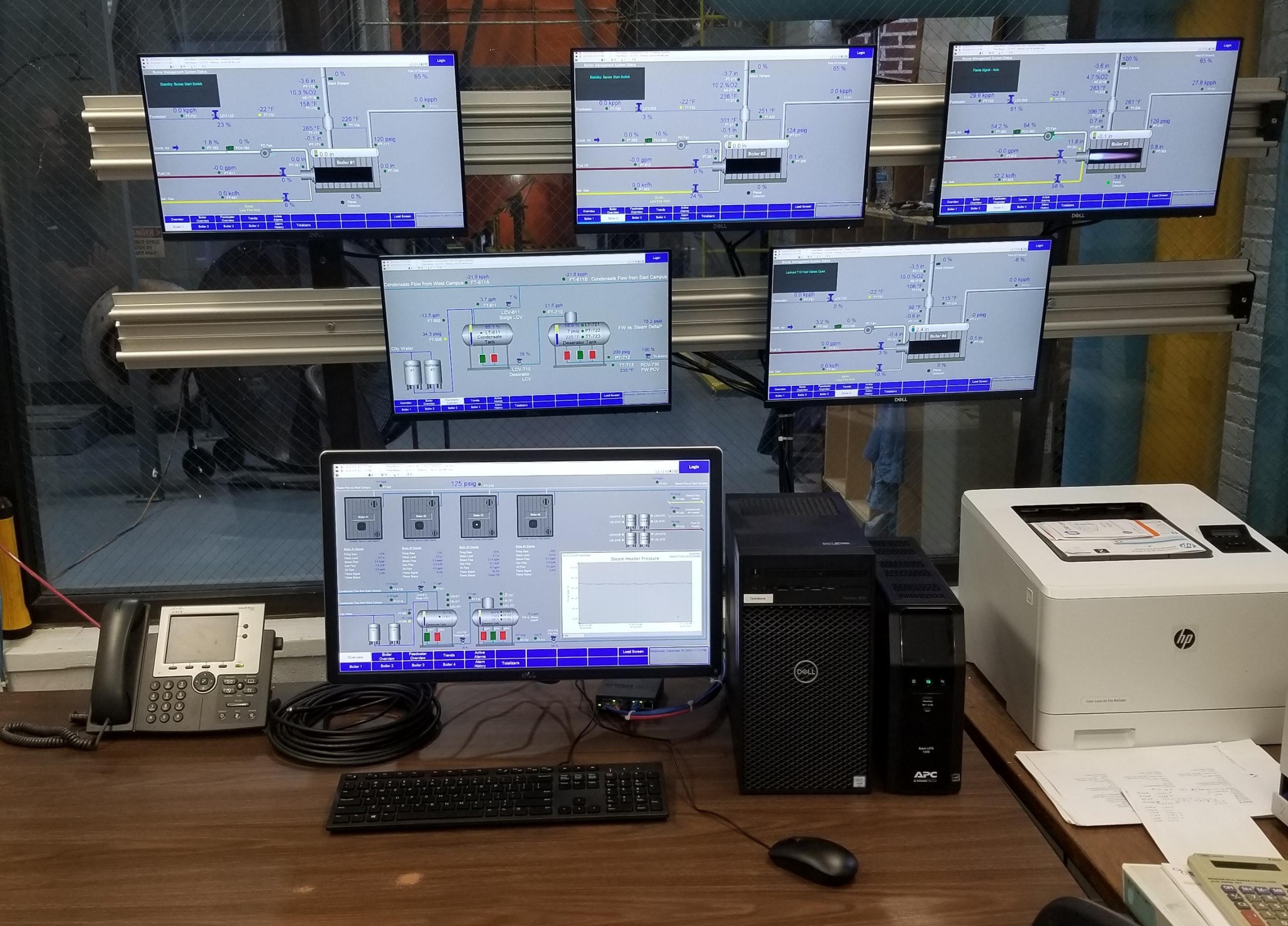

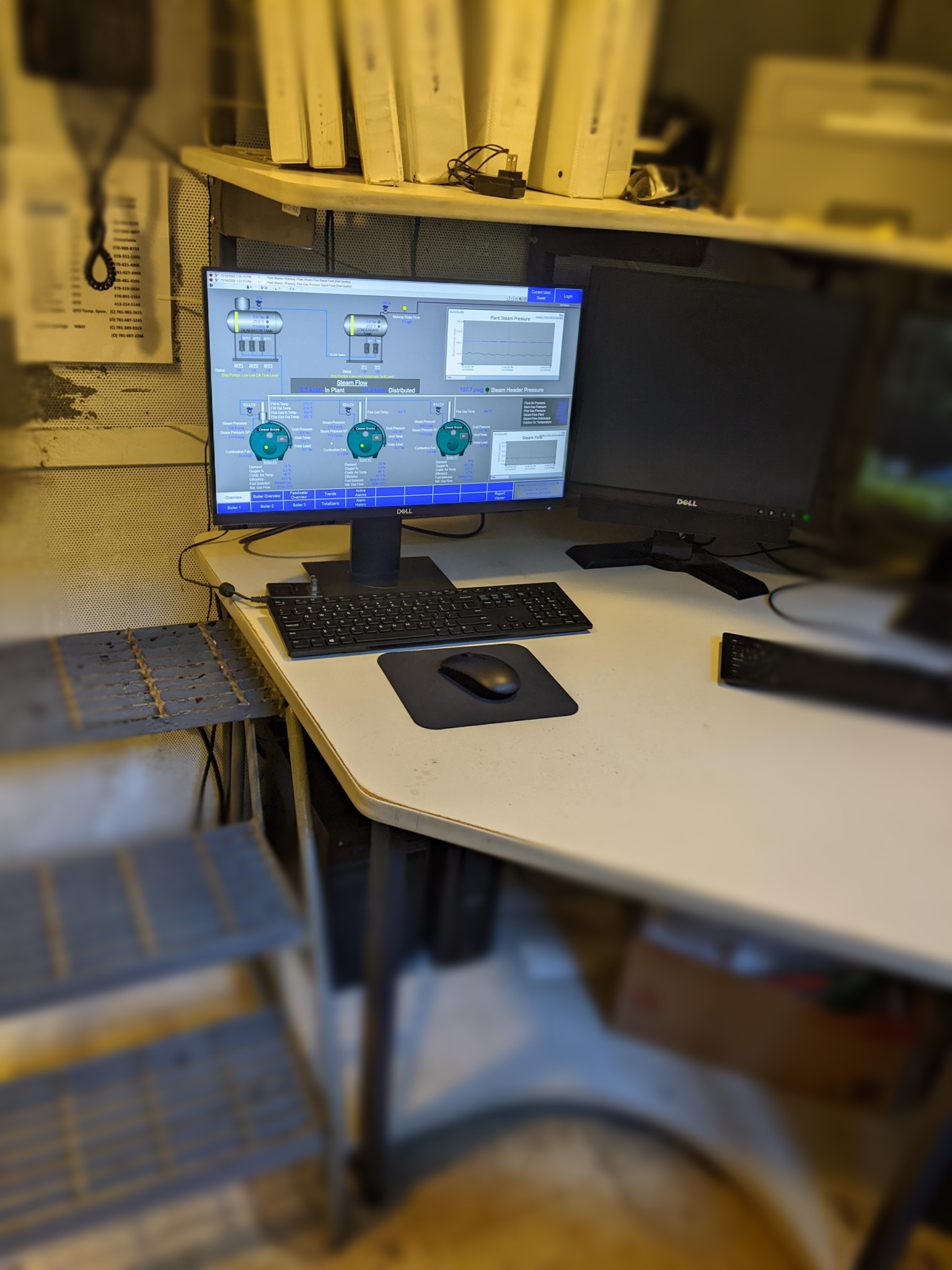

СКАДА: Университет
Наши системы SCADA, созданные на базе мощного оборудования Dell и запрограммированные с помощью программного обеспечения Rockwell Automation FactoryTalk, обеспечивают больше, чем просто надежный контроль и глубокий мониторинг — они обеспечивают душевное спокойствие. Этот агрегат поступил в университет, который также оснащен четырьмя панелями управления котлом и одним главным пультом управления нашей установкой.
Эта SCADA будет взаимодействовать с деаэраторным баком, расширительным баком, тремя питательными насосами котла, двумя насосами для перекачки конденсата, четырьмя котлами и несколькими регулирующими клапанами, предоставляя операторам исторические тенденции и мощные функции сигнализации.
